Станция управления и защиты HMS Control G для дренажных насосов

  /    /  Станция управления и защиты HMS Control G для дренажных насосов

Технические характеристики

МодельМаксимальная мощность
кВт
HMS Control G-2,5
1,1
HMS Control G-4
2,2
HMS Control G-8
3
Купить

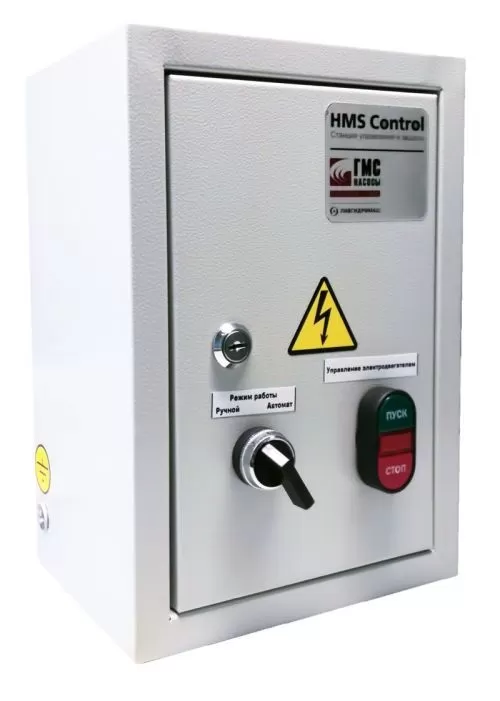

Станция HMS Control G представляет собой шкаф управления дренажным насосом разновидности ГНОМ. Управляющий сигнал поступает от поплавкового датчика, который реагирует на уровень жидкости. Станция автоматически запускает насосный электродвигатель по сигналу датчика уровня, а также отключает дренажный агрегат при внезапном коротком замыкании или перегреве.

Как и все подобные станции управления, HMS Control G успешно защищает насос, продлевая срок службы дренажного агрегата. Простота устройства определяет его невысокую стоимость и позволяет оборудованию надежно работать длительное время.

Температура среды, окружающей шкаф управления, должна оставаться в плюсовом диапазоне, но не превышать 35°C. Шкаф HMS Control G размещают в сухом и обогреваемом помещении, так как предусмотрено единственное климатическое исполнение УХЛ4, с минимальной защитой корпуса от влаги и пыли.

Датчик уровня поплавкового типа приобретается отдельно.

Режимы и функции

Станция HMS Control G может работать в двух основных режимах: автоматическом и ручном. Автоматический режим управления насосом настроен на сигналы датчика уровня (с контактом «нормально открытого» типа). В режиме ручного управления отключение и запуск дренажного насоса выполняют с фронтальной панели шкафа.

Доступны следующие функции:

  • автоматический запуск или выключение насосного электродвигателя производятся в зависимости от сигналов поплавкового датчика об уровне жидкости;
  • немедленное отключение электродвигателя происходит во время перегрузки, повреждения электросети, перегрева, при коротком замыкании;
  • если соблюдаются условия безопасной эксплуатации, на фронтальной панели шкафа отображается визуальный световой сигнал «Работа»;
  • на лицевой панели находится рукоятка-переключатель режимов, с помощью которой выбирают нужную опцию: ручное либо автоматическое управление;
  • запуск или выключение насосного электродвигателя можно выполнять вручную.

Характеристики шкафа управления дренажным насосом

Навесной шкаф управления имеет небольшие размеры (300х210х150), вес изделия не превышает 3 кг.

Силовые характеристики:

  • напряжение питающей трехфазной цепи ~380 В, частота тока 50 Гц;

  • один силовой канал; напряжение в цепи управления ~220 В;

  • предельная мощность насосного электродвигателя 5,5 кВт;

  • предельный номинальный ток, потребляемый электродвигателем, 13 А.

Нормативные показатели надежной работы станции управления:

  • усредненное количество часов наработки до отказа — 20000 ;
  • средняя продолжительность службы — 6 лет.

Техническая документация

Скачать: Сертификат соответствия №РОСС RU.АЯ45.В06032 / ТУ 3432-112-00217975-2011 "Станции управления и защиты HMS Control"

Скачать: Руководство по эксплуатации №012.46.00.000 РЭ / ТУ 3432-112-00217975-2011 "Станция управления и защиты HMS Control G"
