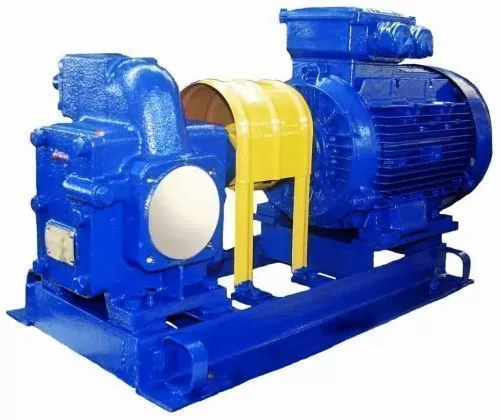

Шестеренные насосы Ш, НШ, НМШ, НМШФ, НМШГ

  /    /  Шестеренные насосы Ш, НШ, НМШ, НМШФ, НМШГ

Технические характеристики

МодельПодача
м³/ч, не менее
Давление
кгс/см², не более
Мощность двигателя
кВт
Частота вращения
об/мин
Вакууметрическая высота всасывания
м, не более
НМШФ 0,6-25-0,25/10Ю
0,25100,379805
НМШФ 0,6-25-0,25/25Ю
0,25250,759805
НМШФ 0,6-25-0,40/25Ю
0,4251,114505
Купить

Технические характеристики

Подача0,25 м³/ч, не менее
Давление10 кгс/см², не более
Мощность двигателя0,37 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача0,25 м³/ч, не менее
Давление25 кгс/см², не более
Мощность двигателя0,75 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача0,4 м³/ч, не менее
Давление25 кгс/см², не более
Мощность двигателя1,1 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача0,63 м³/ч, не менее
Давление10 кгс/см², не более
Мощность двигателя0,55 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача0,63 м³/ч, не менее
Давление25 кгс/см², не более
Мощность двигателя1,1 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача1,6 м³/ч, не менее
Давление4 кгс/см², не более
Мощность двигателя1,5 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача1,6 м³/ч, не менее
Давление6 кгс/см², не более
Мощность двигателя1,5 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача1,6 м³/ч, не менее
Давление10 кгс/см², не более
Мощность двигателя1,5 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача1,6 м³/ч, не менее
Давление16 кгс/см², не более
Мощность двигателя2,2 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача1,6 м³/ч, не менее
Давление16 кгс/см², не более
Мощность двигателя2,2 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача1,6 м³/ч, не менее
Давление40 кгс/см², не более
Мощность двигателя5,5 кВт
Частота вращения1500 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача2,5 м³/ч, не менее
Давление6 кгс/см², не более
Мощность двигателя2,2 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача4 м³/ч, не менее
Давление4 кгс/см², не более
Мощность двигателя2,2 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача4 м³/ч, не менее
Давление10 кгс/см², не более
Мощность двигателя3 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача4 м³/ч, не менее
Давление25 кгс/см², не более
Мощность двигателя5,5 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача6,3 м³/ч, не менее
Давление2,5 кгс/см², не более
Мощность двигателя2,2 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача6,3 м³/ч, не менее
Давление4 кгс/см², не более
Мощность двигателя2,2 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача6,3 м³/ч, не менее
Давление6 кгс/см², не более
Мощность двигателя3 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача6,3 м³/ч, не менее
Давление10 кгс/см², не более
Мощность двигателя4 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача6,3 м³/ч, не менее
Давление25 кгс/см², не более
Мощность двигателя7,5 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача10 м³/ч, не менее
Давление4 кгс/см², не более
Мощность двигателя5,5 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача10 м³/ч, не менее
Давление10 кгс/см², не более
Мощность двигателя11 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача18 м³/ч, не менее
Давление4 кгс/см², не более
Мощность двигателя5,5 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача18 м³/ч, не менее
Давление6 кгс/см², не более
Мощность двигателя7,5 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача18 м³/ч, не менее
Давление10 кгс/см², не более
Мощность двигателя11 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача18 м³/ч, не менее
Давление10 кгс/см², не более
Мощность двигателя11 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача30 м³/ч, не менее
Давление4 кгс/см², не более
Мощность двигателя15 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача30 м³/ч, не менее
Давление4 кгс/см², не более
Мощность двигателя15 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача38 м³/ч, не менее
Давление4 кгс/см², не более
Мощность двигателя18,5 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача38 м³/ч, не менее
Давление4 кгс/см², не более
Мощность двигателя18,5 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача38 м³/ч, не менее
Давление6 кгс/см², не более
Мощность двигателя22 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача38 м³/ч, не менее
Давление6 кгс/см², не более
Мощность двигателя22 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача38 м³/ч, не менее
Давление10 кгс/см², не более
Мощность двигателя30 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача38 м³/ч, не менее
Давление10 кгс/см², не более
Мощность двигателя30 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача19,5 м³/ч, не менее
Давление4 кгс/см², не более
Мощность двигателя5,5 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача19,5 м³/ч, не менее
Давление6 кгс/см², не более
Мощность двигателя7,5 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача22 м³/ч, не менее
Давление2,5 кгс/см², не более
Мощность двигателя11 кВт
Частота вращения730 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача30 м³/ч, не менее
Давление6 кгс/см², не более
Мощность двигателя15 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача37,5 м³/ч, не менее
Давление2,5 кгс/см², не более
Мощность двигателя11 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача6,3 м³/ч, не менее
Давление10 кгс/см², не более
Мощность двигателя4 кВт
Частота вращения1450 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача0.26…1.7 м³/ч, не менее
Давление2,5 кгс/см², не более
Мощность двигателя1,5 кВт
Частота вращения70…400 об/мин
Вакууметрическая высота всасывания- м, не более
Подача14 м³/ч, не менее
Давление10 кгс/см², не более
Мощность двигателя7,5 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания- м, не более
Подача0,8…4,3 м³/ч, не менее
Давление1,6 кгс/см², не более
Мощность двигателя2,2 кВт
Частота вращения150…500 об/мин
Вакууметрическая высота всасывания- м, не более
Подача30 м³/ч, не менее
Давление6 кгс/см², не более
Мощность двигателя18,5 кВт
Частота вращения415 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача1,6 м³/ч, не менее
Давление16 кгс/см², не более
Мощность двигателя2,2 кВт
Частота вращения980 об/мин
Вакууметрическая высота всасывания5 м, не более
Подача0,06…0,6 м³/ч, не менее
Давление6 кгс/см², не более
Мощность двигателя1,1 кВт
Частота вращения80…400 об/мин
Вакууметрическая высота всасывания- м, не более
Подача0,8 м³/ч, не менее
Давление125 кгс/см², не более
Мощность двигателя- кВт
Частота вращения1500 об/мин
Вакууметрическая высота всасывания- м, не более
Подача2,2 м³/ч, не менее
Давление125 кгс/см², не более
Мощность двигателя- кВт
Частота вращения1500 об/мин
Вакууметрическая высота всасывания- м, не более
Подача4 м³/ч, не менее
Давление160 кгс/см², не более
Мощность двигателя- кВт
Частота вращения1500 об/мин
Вакууметрическая высота всасывания- м, не более
Купить

Насосы шестеренные

Компактные и надежные насосы шестеренные Ш, НМШ, НМШФ, НМШГ для перекачивания жидких материалов с различной вязкостью – одни из самых востребованных среди агрегатов объемного типа. Повышенным спросом пользуются насосные установки этого типа, выпускаемые одним из крупнейших производителей – АО «ГМС Ливгидромаш». В каталоге завода – более 60 типовых моделей насосов серий Ш, НМШ и других.

Устройство и принцип действия

Основные узлы шестеренных электронасосов – корпус с предохранительным и разгрузочным клапанами, ведущая и ведомая шестерни. Насосная установка состоит из насоса, электродвигателя, соединительной муфты, защитного кожуха и общего основания – плиты или рамы. Жидкость перемещается в пространстве между зубьями и межзубными бороздами. При выходе шестерен из зацепления объём полостей увеличивается, за счет разрежения на входе в насос жидкость занимает межзубные камеры и переносится в нагнетательный патрубок.

Преимущества шестеренных насосов:

  • высокая производительность, постоянная подача даже при износе ротора;
  • возможность перекачивать слабо- и высоковязкие продукты;
  • перенастройка для работы с материалами разной вязкости осевой регулировкой ротора;
  • возможность модернизации заменой деталей (осевых уплотнений, крышки, корпуса, кожуха);
  • безопасность, долговечность (срок службы до 15 лет), удобство обслуживания, относительно невысокая цена насосов Ш, НМШ

Основные области применения

Электронасосные шестеренные установки используются для транспортирования и подачи:

  • нефти, мазута, дизельного топлива, масел;
  • лаков, красок, смол;
  • высоковязких, быстро застывающих материалов (асфальта, гудрона, битумов, пеков, парафина);
  • других продуктов, не содержащих механических примесей.

Насосы шестеренные Ш, НМШ, НМШГ и НМШФ эксплуатируются:

  • в нефте- и горнодобывающей промышленности;
  • на трубопроводах, транспортных терминалах;
  • на нефтеперерабатывающих, нефтехимических, лакокрасочных, асфальтобетонных предприятиях;
  • в металлургии, теплоэнергетике, машино- и судостроении, на морском и речном флоте;
  • при строительстве сооружений и дорог;
  • в фармацевтической, пищевой промышленности.

Ассортимент и технические характеристики

На основе шестеренных насосов Ш, НМШ, НМШГ и НМШФ выпускаются десятки марок насосных агрегатов для текучих продуктов разных типов. Вся серия НМШ может использоваться и как мазутные насосы.

Основные технические характеристики насосов НМШ, в зависимости от комплектации: производительность – до 18 м3/ч, давление на выходе – до 25 МПа. Насосы этого типа применяются в составе оборудования для перекачивания нефтепродуктов с с вязкостью от 0,018*10-4 до 15*10-4 м2/с.

На базе насосов НМШГ выпускаются установки с подачей от 0,15 до 4,3 м3/ч для нефтепродуктов, модели с обогреваемым корпусом и регулируемой частотой вращения вала для легкозастывающих материалов с вязкостью до 35*10-4 м2/с.

Компактные агрегаты на основе насосов НМШФ для нефти, мазута, дизельного топлива, масел обеспечивают подачу от 1,6 до 4,5 м3/ч и представлены несколькими вариантами для материалов с вязкостью (0,018-5,4)*10-4 м2/с.

Насосы типа Ш применяются для комплектации перекачивающих устройств нескольких типов: для нефти и нефтепродуктов, огнестойких масел, лаков и красок, веществ, содержащих до 10 % твердых частиц. Оборудование предназначено для сред с температурами от 30 до 200 0С и обеспечивает подачу до 37,5 м3/ч.

По договоренности поставляются насосные агрегаты, не представленные в каталоге:

  • с частичной комплектацией (без муфты, электродвигателя или плиты);
  • для перекачивания продуктов с температурами 100, 150, 200 и 250 0С;
  • с левым направлением вращения, нижним расположением вала.

Также можно купить шестеренчатый насос НМШ, НМШФ или Ш с оснащением двигателями постоянного тока, во взрывопожароопасном исполнении, на напряжение 220, 380 и 380/660 В.

Техническая документация

Скачать: Руководство по эксплуатации №Н42.878.00.000РЭ общепром / ТУ26-06-1529-88 "Насосы шестеренные типа НМШ и агрегаты электронасосные на их основе" (для НМШ )

Скачать: Руководство по эксплуатации №Н42.898.00.000РЭ / ТУ26-06-1529-88 "Насос шестеренный НМШ12-25 и агрегаты электронасосные на его основе" (для НМШ 12-25)

Скачать: Руководство по эксплуатации №Н42.882.01.000 РЭ / ТУ26-06-1529-88 "Насос шестеренный типа НМШ 32-10 и агрегаты электронасосные на его основе" (для НМШ 32-10)

Скачать: Руководство по эксплуатации №Н42.884.00.000-1 РЭ / ТУ 26-06-1661-93 "Насос шестеренный типа НМШГ 20-25 и агрегаты электронасосные на его основе" (для НМШГ 20-25)

Скачать: Руководство по эксплуатации №Н42.884.00.000-РП РЭ / ТУ 26-06-1660-93 "Насос шестеренный типа НМШГ 20-25 и агрегат электронасосный на его основе" (для НМШГ 20-25)

Скачать: Руководство по эксплуатации №Н42.883.00.000-1 РЭ / ТУ 26-06-1660-93 "Насос шестеренный типа НМШГ 8-25 и агрегат электронасосный на его основе" (для НМШГ 8-25)

Скачать: Руководство по эксплуатации №Н42.883.01.000-1 РЭ / "Насос шестеренный типа НМШГ 8-25 и агрегат электронасосный на его основе" (для НМШГ 8-25)

Скачать: Руководство по эксплуатации №Н42.789.00.000-1 РЭ / ТУ26-06-1529-88 "Насосы шестеренные типа НМШФ и агрегаты электронасосные на их основе" (для НМШФ 0,6-25)

Скачать: Руководство по эксплуатации №Н42.787.00.000РЭ / ТУ26-06-1058-76 "Насос шестеренный типа Ш3,2-25К и агрегаты электронасосные на его основе" (для Ш 3,2-25)

Скачать: Руководство по эксплуатации №861-010-00-1РЭ / ТУ26-06-1087-84 "Насос шестеренный типа Ш40-4 и агрегаты электронасосные на его основе" (для Ш 40-4)

Скачать: Сертификат соответствия №C-RU.АЯ45.В.00122 / ТУ 26-06-911-75, ТУ 3632-014-05747979-97, ТУ 26-06-1558-89, ТУ 26-06-1058-76, ТУ 26-06-1087-84, ТУ 26-06-1660-93, ТУ 26-06-1661-93, ТУ 26-06-1529-88 "Насосы шестеренные типа Ш, НШ, НМШ, НМШГ, НМШФ, агрегаты электронасосные на их основе и запасные части к ним"

Скачать: СЭЗ №57.01.02.363.П.000642.01.10 / ТУ 26-06-1087-84 "Насосы шестеренные типа Ш и агрегаты электронасосные на их основе"

Скачать: Разрешение на применение №РСС 00-40907 / ТУ 26-06-1058-76, ТУ 26-06-1087-84, ТУ 26-06-1660-93, ТУ 26-06-1661-93, ТУ 26-06-1529-88, ТУ 26-06-1662-93 "Насосы шестеренные типа Ш, НМШ, НМШФ, НМШГ и коловратные типа КВ"

Скачать: Опросный лист для заказа насосов (общий)

Скачать: Условное обозначение шестеренных насосов с апреля 2017 года

Скачать: Технические данные
