Шестеренные насосы Ш, НМШ, НМШФ судовые (морские)

  /    /  Шестеренные насосы Ш, НМШ, НМШФ судовые (морские)

Технические характеристики

МодельПодача
м3/час
Напор
кгс/см2
Мощность двигателя
кВт
Частота вращения
об/мин
НМШФ 0.6-25-0.25/25Ю-3
0,25250,75980
НМШФ 0.6-25-0.40/25Ю-3
0,4251,11450
НМШФ 0.8-25-0.63/25Ю-3
0,63251,11450
Купить

Технические характеристики

Подача0,25 м3/час
Напор25 кгс/см2
Мощность двигателя0,75 кВт
Частота вращения980 об/мин
Подача0,4 м3/час
Напор25 кгс/см2
Мощность двигателя1,1 кВт
Частота вращения1450 об/мин
Подача0,63 м3/час
Напор25 кгс/см2
Мощность двигателя1,1 кВт
Частота вращения1450 об/мин
Подача1,6 м3/час
Напор4 кгс/см2
Мощность двигателя1,1 кВт
Частота вращения1450 об/мин
Подача1,6 м3/час
Напор6 кгс/см2
Мощность двигателя1,1 кВт
Частота вращения1450 об/мин
Подача1,6 м3/час
Напор16 кгс/см2
Мощность двигателя1,5 кВт
Частота вращения1450 об/мин
Подача1,6 м3/час
Напор16 кгс/см2
Мощность двигателя2,2 кВт
Частота вращения1450 об/мин
Подача1,6 м3/час
Напор16 кгс/см2
Мощность двигателя2,2 кВт
Частота вращения980 об/мин
Подача4 м3/час
Напор4 кгс/см2
Мощность двигателя1,5 кВт
Частота вращения1450 об/мин
Подача4 м3/час
Напор4 кгс/см2
Мощность двигателя2,2 кВт
Частота вращения1450 об/мин
Подача6,3 м3/час
Напор4 кгс/см2
Мощность двигателя1,5 кВт
Частота вращения1450 об/мин
Подача6,3 м3/час
Напор4 кгс/см2
Мощность двигателя2,2 кВт
Частота вращения1450 об/мин
Подача6,3 м3/час
Напор6 кгс/см2
Мощность двигателя4 кВт
Частота вращения1450 об/мин
Подача18 м3/час
Напор4 кгс/см2
Мощность двигателя5 кВт
Частота вращения980 об/мин
Подача18 м3/час
Напор4 кгс/см2
Мощность двигателя5 кВт
Частота вращения980 об/мин
Подача18 м3/час
Напор4 кгс/см2
Мощность двигателя7,5 кВт
Частота вращения980 об/мин
Подача18 м3/час
Напор4 кгс/см2
Мощность двигателя7,5 кВт
Частота вращения980 об/мин
Подача18 м3/час
Напор4 кгс/см2
Мощность двигателя5,5 кВт
Частота вращения980 об/мин
Подача18 м3/час
Напор4 кгс/см2
Мощность двигателя5,5 кВт
Частота вращения980 об/мин
Подача18 м3/час
Напор6 кгс/см2
Мощность двигателя7 кВт
Частота вращения980 об/мин
Подача18 м3/час
Напор6 кгс/см2
Мощность двигателя7 кВт
Частота вращения980 об/мин
Подача19,5 м3/час
Напор4 кгс/см2
Мощность двигателя5 кВт
Частота вращения980 об/мин
Подача19,5 м3/час
Напор4 кгс/см2
Мощность двигателя5 кВт
Частота вращения980 об/мин
Подача19,5 м3/час
Напор4 кгс/см2
Мощность двигателя7,5 кВт
Частота вращения980 об/мин
Подача19,5 м3/час
Напор4 кгс/см2
Мощность двигателя7,5 кВт
Частота вращения980 об/мин
Подача19,5 м3/час
Напор4 кгс/см2
Мощность двигателя5,5 кВт
Частота вращения980 об/мин
Подача19,5 м3/час
Напор4 кгс/см2
Мощность двигателя5,5 кВт
Частота вращения980 об/мин
Подача19,5 м3/час
Напор6 кгс/см2
Мощность двигателя7 кВт
Частота вращения980 об/мин
Подача19,5 м3/час
Напор6 кгс/см2
Мощность двигателя7 кВт
Частота вращения980 об/мин
Подача37,5 м3/час
Напор2,5 кгс/см2
Мощность двигателя11 кВт
Частота вращения980 об/мин
Подача37,5 м3/час
Напор2,5 кгс/см2
Мощность двигателя15 кВт
Частота вращения980 об/мин
Подача37,5 м3/час
Напор2,5 кгс/см2
Мощность двигателя11 кВт
Частота вращения980 об/мин
Подача22 м3/час
Напор2,5 кгс/см2
Мощность двигателя11 кВт
Частота вращения750 об/мин
Купить

Роторно-зубчатые шестеренные насосы Ш, НМШ и НМШФ судовые (морские) и электронасосные установки на их основе производятся по стандартам Российских Регистров морского и речного судоходства и используются на кораблях всех флотов.

Основные преимущества:

  • высокая производительность, равномерная подача;
  • надежность (наработка до отказа – 2,5-4,5 тыс. ч.), безопасность и долговечность (сроки службы – 12-15 лет);
  • простота конструкции, большое разнообразие моделей, легкость монтажа, минимум техобслуживания;
  • небольшие размеры, допустимость размещения на малых площадях и в труднодоступных местах за счет возможности дистанционного управления и контроля.

Устройство и принцип работы

Шестеренные судовые насосы Ш, НМШ, НМШФ состоят из герметичного корпуса, в проточках которого расположены ведущий и ведомый валы с шестернями. Больше распространены насосы с парой шестерней, используются и модели с двумя парами колес. Шестерни по форме бывают прямо- или косозубые и изготавливаются заодно с валом, или насаживаются на него с натягом.

При вращении шестерен возникает разница давлений между полостями всасывания и нагнетания. Фиксированные объемы жидкости всасываются в межзубные впадины, переносятся в нагнетательную полость и выталкиваются.

Перекачивающая установка – это насос, электродвигатель переменного или постоянного тока, соединительная муфта и защитный кожух, установленные на общем основании.

Применение судовых шестеренных насосов

Корабельные шестеренные насосы Ш, НМШ и НМШФ и насосные агрегаты используются на кораблях речного и морского флотов в общесудовых системах жизнеобеспечения для подачи мазута, дизельного топлива, масел:

  • в котельных и машинных отделениях, включая отделения с уровнями автоматизации А1 и А2 по классификации РМРС;
  • в системах гидроциркуляции;
  • для подачи смазки в узлы судовых редукторов, турбин, главных и вспомогательных дизелей.

Агрегаты используются для заправки судов топливом и моторными маслами, загрузки/разгрузки нефтепродуктов на транспортных терминалах.

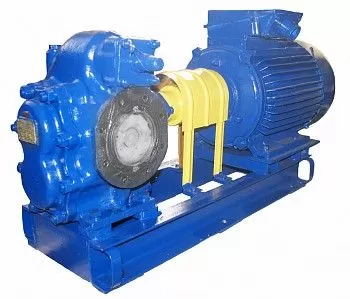

Шестеренные судовые насосы производства ОАО «ГМС Ливгидромаш»

Объединение «ГМС Ливгидромаш» выпускает широкий ассортимент судовых шестеренных насосов Ш, НМШ, НМШФ и насосных агрегатов для нужд морского и речного флота.

Установки на основе насосов НМШ с прямозубыми шестернями, правым направлением вращения и проточной частью из чугуна или бронзы предназначены для подачи масла, нефти, мазута с температурой до 70 0С (по согласованию – до 100 0С). Агрегаты с производительностью 18 м3/ч, давлением на выходе 0,4-1,0 МПа рассчитаны на работу с жидкостями с вязкостью (0,06- 22)*10-4 м2/с.

С насосами типа НМШ производятся устройства двух типов:

  • компактные (весом до 36 кг) с левосторонним вращением ведущего вала и проточной частью из алюминия для жидкостей с температурой 35-90 0С (по заказу – до 200 0С) и вязкостью от 0,018*10-4 до 5,4*10-4 м2/с. Основные характеристики: скорость вращения – 980 и 1450 об/мин., подача – 0,18-0,63 м3/ч, напор – 1-2,5 МПа, мощность двигателя – 0,15-0,72 кВт;
  • правостороннего вращения (корпус и запорные крышки выполняются из чугуна или бронзы) и более узкими рабочими диапазонами вязкости. Такие устройства мощнее: производительность – 1,6-6,3 м3/ч, давление нагнетания – 0,4-2,5 МПа.

Самая многочисленная линейка агрегатов – с насосами типа Ш (с деталями проточной части из чугуна или бронзы и четырьмя шестернями с косыми зубьями). Насосы отличаются плавностью хода, равномерной подачей, повышенным сроком службы. Перекачивающие установки оснащаются двигателями переменного и постоянного тока и представлены двумя группами:

  • с правосторонними насосами – для продуктов с вязкостью от 0,018*10-4 до 22*10-4 м2/с. Они весят 154-275 кг, обеспечивают подачу до 19,5 м3/ч и напор до 0,6 МПа при мощности двигателя 5-6,7 кВт;
  • с насосами левостороннего исполнения – для более вязких жидкостей (0,2-22)*10-4 м2/с. Устройства оснащаются двигателями мощностью 6-10 кВт с частотой вращения 730 и 980 об/мин. и рассчитаны на подачу 22-37,5 м3/ч.

Техническая документация

Скачать: Руководство по эксплуатации №Н42.882.01.000 РЭ / ТУ 26-06-1529-88 "Насос шестеренный типа НМШ 32-10 и агрегаты электронасосные на его основе" (для НМШ (32-10))

Скачать: Руководство по эксплуатации №Н42.789.00.000-1 РЭ / ТУ 26-06-1529-88 "Насосы шестеренные типа НМШФ и агрегаты электронасосные на их основе" (для НМШФ (0,6-25 / 0,8-25))

Скачать: Руководство по эксплуатации №Н42.879.00.000 РЭ / ТУ26-06-1558-89 "Насосы шестеренные типа НМШФ и агрегаты электронасосные на их основе" (для НМШФ (2-40 / 5-25 / 8-25) )

Скачать: Руководство по эксплуатации №861-010-00-1 РЭ / ТУ 26-06-1087-84 "Насос шестеренный типа Ш40-4 и агрегаты электронасосные на его основе" (для Ш (40-4))

Скачать: Руководство по эксплуатации №867-010-00-1 РЭ / ТУ 26-06-1087-84 "Насос шестеренный типа Ш80-2,5 и агрегаты электронасосные на его основе" (для Ш (80-2,5))

Скачать: СЭЗ №57.01.02.363.П.000561.11.09 / ТУ 26-06-1529-88 "Насосы шестеренные типа НМШ и НМШФ и агрегаты электронасосные на их основе"

Скачать: СЭЗ №57.01.02.363.П.000640.01.10 / ТУ 26-06-1558-89 "Насосы шестеренные типа НМШ и НМШФ и агрегаты электронасосные на их основе"

Скачать: Разрешение на применение №РСС 00-40907 / ТУ 26-06-1058-76, ТУ 26-06-1087-84, ТУ 26-06-1660-93, ТУ 26-06-1661-93, ТУ 26-06-1529-88, ТУ 26-06-1662-93 "Насосы шестеренные типа Ш, НМШ, НМШФ, НМШГ и коловратные типа КВ"

Скачать: Опросный лист для заказа насосов (общий)
