Погружные дренажные насосы ГНОМ | Все модели

Погружные дренажные насосы ГНОМ

  /    /  Погружные дренажные насосы ГНОМ

Технические характеристики

Модель Подача
м3/ч
Напор
м
Мощность двигателя
кВт
Частота вращения
об/мин
Напряжение
В
Цена
1ГНОМ 6-10Д 220В
6 10 0,6 3000 220 8100.00
ГНОМ 6-10 220В
6 10 0,6 3000 220 8244.00
ГНОМ 6-10Д 220В
6 10 0,6 3000 220 8940.00
Мини ГНОМ 7-7 220В
7 7 0,6 3000 220 7692.00
Мини ГНОМ 7-7Д 220В
7 7 0,6 3000 220 8136.00
1ГНОМ 10-6Д 220В
10 6 0,6 3000 220 9624.00
ГНОМ 10-6 220В
10 6 0,6 3000 220 9948.00
ГНОМ 10-6Д 220В
10 6 0,6 3000 220 10500.00
1ГНОМ 10-10Д 220В
10 10 1,1 3000 220 10080.00
ГНОМ 10-10
10 10 0,75 3000 380 8880.00
1ГНОМ 10-10
10 10 1,1 3000 380 8076.00
ГНОМ 10-10 220В
10 10 1,1 3000 220 9900.00
ГНОМ 10-10Д 220В
10 10 1,1 3000 220 10908.00
ГНОМ 10-10 Тр
10 10 1,1 3000 380 9000.00
2ГНОМ 10-10Т
10 10 1,1 3000 380 17000,00

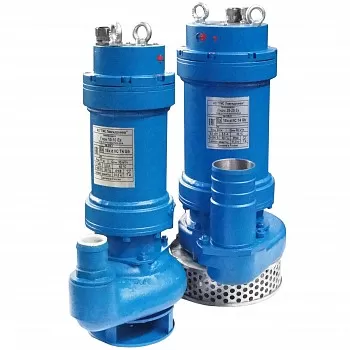

ГНОМ 10-10 Ех
10 10 1,1 3000 380 66216.00
ГНОМ 10-10Т Ех
10 10 1,2 3000 380/660 158400
ГНОМ 16-16 220В
16 16 2,2 3000 220 12156.00
ГНОМ 16-16Д 220В
16 16 2,2 3000 220 12852.00
ГНОМ 16-16
16 16 2,2 3000 380 10452.00
ГНОМ 16-16 Тр
16 16 2,2 3000 380 10620.00
ГНОМ 16-16 Ех
16 16 2,2 3000 380 66372.00
ГНОМ 25-20
25 20 3 3000 380 16452.00
ГНОМ 25-20 Тр
25 20 3 3000 380 16908.00
ГНОМ 25-20Т
25 20 4 3000 380 27000,00
ГНОМ 25-20 Ех
25 20 3 3000 380 89184.00
ГНОМ 25-20Т Ех
25 20 3 3000 380/660 176000
ГНОМ 40-25Т
40 25 5,5 3000 380 28500,00
ГНОМ 40-25
40 25 5,5 3000 380 27024.00
ГНОМ 40-25 Тр
40 25 5,5 3000 380 27588.00
ГНОМ 40-25 Ех
40 25 6,5 3000 380/660 116100
ГНОМ 50-25
50 25 7,5 3000 380 30000.00
ГНОМ 50-25 Тр
50 25 7,5 3000 380 30636.00
ГНОМ 50-25 Ех
50 25 7,5 3000 380/660 122550
ГНОМ 50-50
50 50 11 3000 380 44000,00
ГНОМ 50-80
50 80 37 3000 380 467000
ГНОМ 53-10 Ех
53 10 3,5 3000 380/660 109650
ГНОМ 80-70
80 70 38,5 3000 380 467000
ГНОМ 60-100
60 100 48 3000 380 467000
ГНОМ 53-10
53 10 4 1500 380 25668.00
ГНОМ 53-10 Тр
53 10 4 1500 380 26184.00
ГНОМ 53-10Т
53 10 4 3000 380 26700,00
ГНОМ 100-25
100 25 11 3000 380 46464.00
ГНОМ 100-25 Тр
100 25 11 3000 380 47112.00
ГНОМ 100-25 Ех
100 25 11 3000 380/660 129000
ГНОМ 100-80
100 80 50 3000 380 467000
ГНОМ 100-30
100 30 16,5 3000 380 139400
ГНОМ 110-60
110 60 44 3000 380 467000
ГНОМ 140-10
140 10 9 3000 380 49200
ГНОМ 140-50
140 50 43 3000 380 467000
ГНОМ 150-30
150 30 18,5 3000 380 161400
ГНОМ 160-40
160 40 78,5 3000 380 467000
ГНОМ 200-25
200 25 22,5 3000 380 187000
ГНОМ 250-17
250 17 23 3000 380 177000
ГНОМ 270-20
270 20 32 3000 380 381600
ГНОМ 300-30
300 30 30 3000 380 410000
ГНОМ 350-25
350 25 40 3000 380 410000
ГНОМ 400-20
400 20 40 3000 380 439000
ГНОМ 500-35
500 35 160 3000 380 1083000
ГНОМ 600-10
600 10 45 3000 380 439000
Погружные дренажные насосы ГНОМ


Купить

Общие сведения

Дренажные насосы ГНОМ — распространенная группа погружных агрегатов, рассчитанных на долгую работу без перегрева с прокачкой воды со следующими параметрами загрязнений:

  • общая плотность жидкой среды может составлять 1100 кг/м3;
  • наличие массовой доли посторонних включений — 10 %;
  • максимально допустимая плотность механических частиц — 2500 кг/м3;
  • предельный размер твердых частиц до 5 мм;
  • два варианта температуры нагрева среды для конструктивных исполнений (без указателя — до 35ºС, с указателем «Тр» — до 60ºС).

Единственная модель из семейства электронасосов, а именно Гном16-16Ex, обладает взрывозащищенной конструкцией. Такое исполнение позволяет прокачивать воду, содержащую в своей массе примеси сырой нефти (максимально — 10%), регламентируется наличие в ней серы до 3% (в связанном состоянии) и парафина до 7%.

Климатическое исполнение всех дренажных насосов марки ГНОМ относится к разряду «У» (работа в умеренном климате).

Технические характеристики погружных насосов Гном:

  • номинальная подача — от 6 м3/ч до 100 м3/ч;
  • напор — от 6 м до 25 м;
  • частота вращения — 1500 и 3000 об/мин;
  • КПД — 30-50%.
  • параметры электропитания: величина тока 2А – 16А, сетевое напряжение по выбору: 220В/380В;
  • допускаемый уровень погружения — на глубину 7 м , где внешнее давление жидкости не превышает 1 МПа.
  • временной показатель ресурса эксплуатации до необходимости капитального ремонта составляет, в среднем, 6000 часов.

Где применяются

Сфера применения изделий серии ГНОМ довольно широка:

  • они перекачивают чистую водную среду и загрязненные водные смеси для нужд ЖКХ и прочих отраслей (строительство, сельское хозяйство);
  • агрегаты ГНОМ способны отводить горячие стоки во время аварийных случаев на объектах;
  • насосами ГНОМ оборудуют дренажные системы и водозаборные пункты;
  • особенно эффективно указанное оборудование в режиме прокачки стоков, содержащих загрязнения нефтепродуктами;
  • погружной насос гном можно купить для бытового использования (от функций полива и водоснабжения до очистки канализационных сетей).

Преимущества

  • Способность насосной части прокачивать жидкости вместе с механическими примесями.
  • Расчет прочности корпусных деталей позволяет не допустить их деформацию при обращении с насосом.
  • Улучшенные показатели конструктивной надежности агрегатов за счет применения торцевых уплотнений.
  • Нет необходимости контролировать рабочие параметры во время эксплуатационного срока электронасоса.
  • Минимальное вредное воздействие на людей: явление вибрации и фактор шума отсутствуют, благодаря погружному характеру установки насоса на глубину.
  • Возможность приобрести подходящий по габаритам и производительности насос Гном по цене ниже среднерыночной.

Конструкция

Одноступенчатый дренажный насос ГНОМ — автономный переносной агрегат, который представлен двумя основными узлами: погружным двигателем асинхронного типа и центробежным насосом.

В конструкции данной серии насосов применяются рабочие колеса с открытым доступом и закрытого вида.

Уплотнительными деталями рабочих колес являются либо регулируемая диафрагма, либо кольца из армированной резины.

Чугун выбран в качестве материала для корпусных деталей и рабочих колес большинства электронасосов Гном; серия насосов 1Гном отличается использованием в качестве деталей корпуса особо прочной пластмассы.

Модели из всего ряда насосов с обозначенным индексом "Тр" имеют электродвигатели, заправленные трансформаторным маслом. Во всех других типах насосных двигателей применяется сухая обмотка.

Чтобы двигатель оставался герметичным, предусмотрен торцевой тип его уплотнения, установлена манжета, предусмотрена разделительная камера (масляная).

Площадь днища электронасоса позволяет его эксплуатацию без риска опрокидывания или внезапного сдвига.

Технические характеристики насоса ГНОМ обеспечивают его функционирование после спуска на глубину в течение продолжительного времени.

Для изделий с однофазным типом двигателя обеспечивается защита от короткого замыкания или перегрузок — предусмотрен выключатель, который автоматически отключает питание электросети.

Если насос извлечен после откачивания жидкости с примесями, его проточную часть нужно промыть, запустив на несколько минут работы в чистую воду.

Расшифровка обозначений

Например, 1Гном 6-10Д 220В

  • 1 — модификация с пластмассовым корпусом;
  • Гном — наименование модели;
  • 6 (м3/ч) – показатель номинальной подачи;
  • 10 (м) – номинальный напор;
  • Д – поплавковый датчик уровня;
  • в данном примере отсутствует обозначение температурного режима – следовательно может перекачиваться холодная вода, прогретая до 35ºС, для горячей воды следует купить насос Гном с маркировкой «Тр»)
  • 220В — напряжение сети.

В зависимости от предполагаемых условий эксплуатации можно подобрать дренажные насосы Гном по цене завода-изготовителя.
