Консольные насосы К, 1К, 2К

  /    /  Консольные насосы К, 1К, 2К

Технические характеристики

Модель Подача
м3/ч
Напор
м
Мощность двигателя
кВт
Частота вращения
об/мин
Напряжение
В
Давление на входе
МПа (кгс/см2), не более
Допускаемый кавитационный запас
м
1К 8/18
8 18 1,5 2900 380 0,25 (2,5) 3,8

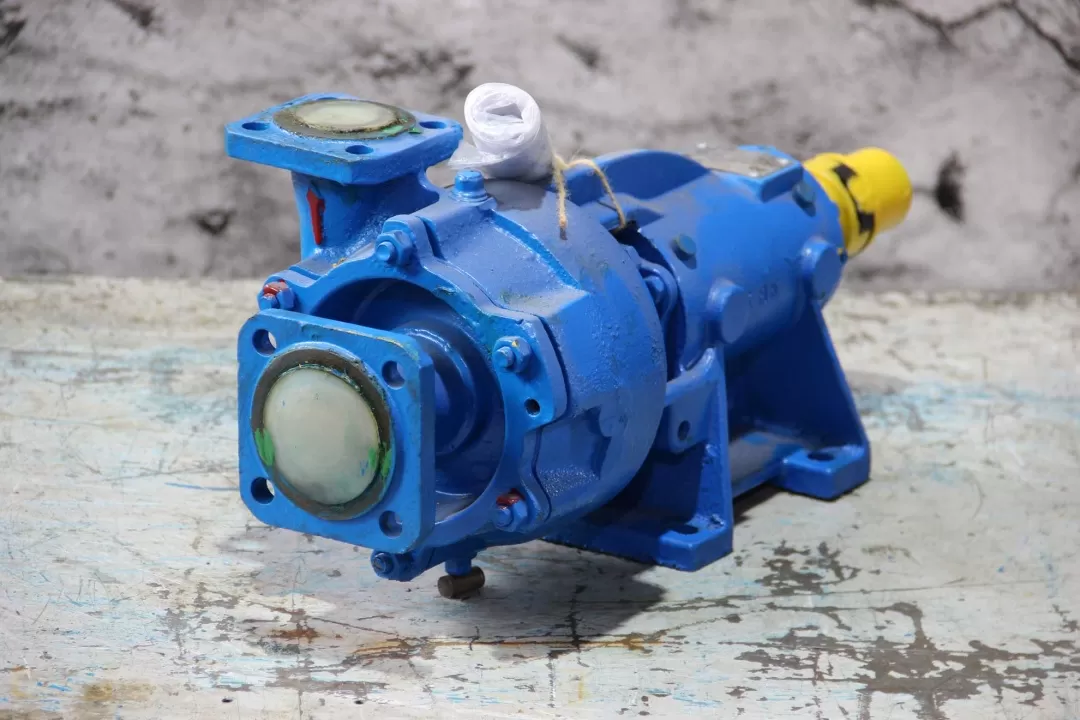

1К 8/18а
8 15 1,5 2900 380 0,25 (2,5) 3,8
1К 20/30м
25 32 5,5 2900 380 0,25 (2,5) 3,8
1 К 20/30
20 30 4 2900 380 0,25 (2,5) 3,8
1К 20/30а
20 25 3 2900 380 0,25 (2,5) 3,8
1К 20/30б
15 20 2,2 2900 380 0,25 (2,5) 3,8
К 45/30
45 32 7,5 2900 380 0,25 (2,5) 4
К 45/30а
35 25 5,5 2900 380 0,25 (2,5) 4
К 160/30
160 30 30 1500 380 0,25 (2,5) 4,2
К 160/30а
140 27 22 1500 380 0,25 (2,5) 4,2

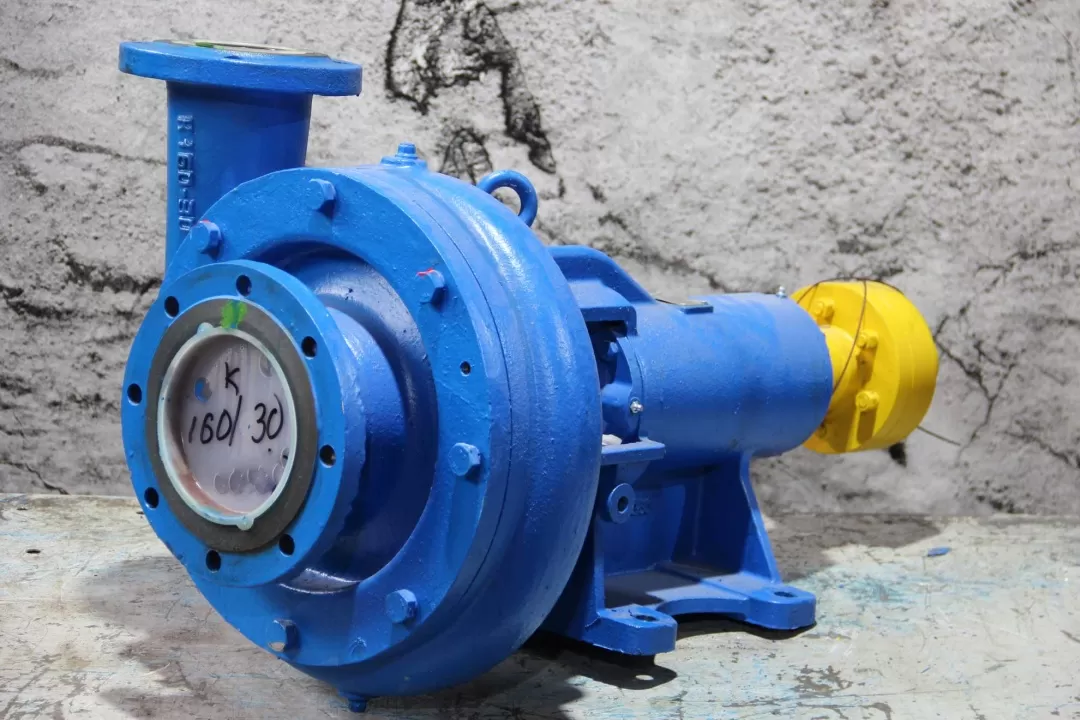

К 160/30б
140 22 18,5 1500 380 0,25 (2,5) 4,2
К 290/30
290 30 37 1500 380 0,25 (2,5) 4,2

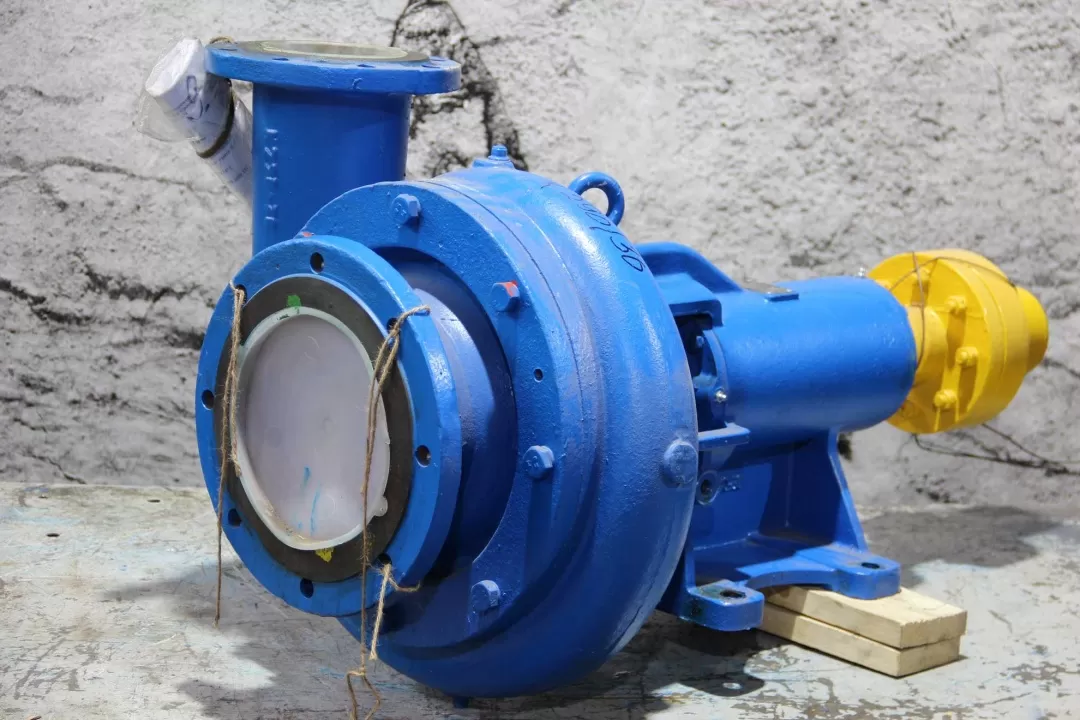

К 290/30а
250 24 30 1500 380 0,25 (2,5) 4,2
1К 50-32-125м
12,5 22 2,2; 3 2900 380 0,35 (3,5) 3,5
1К 50-32-125
12,5 20 2,2 2900 380 0,35 (3,5) 3,5
1К 50-32-125а
12,5 18 2,2 2900 380 0,35 (3,5) 3,5

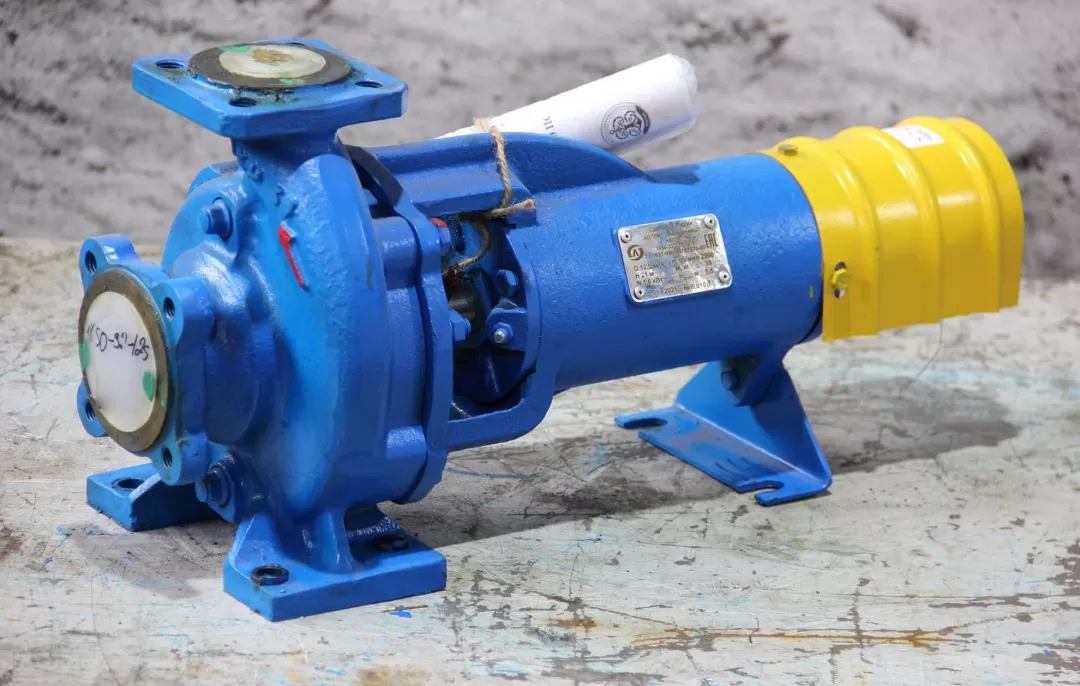

1К 50-32-125б
10 16 1,5 2900 380 0,35 (3,5) 3
1К 65-50-160
25 32 5,5 2900 380 0,35 (3,5) 3,8
1К 65-50-160а
20 31 4; 5,5 2900 380 0,35 (3,5) 3

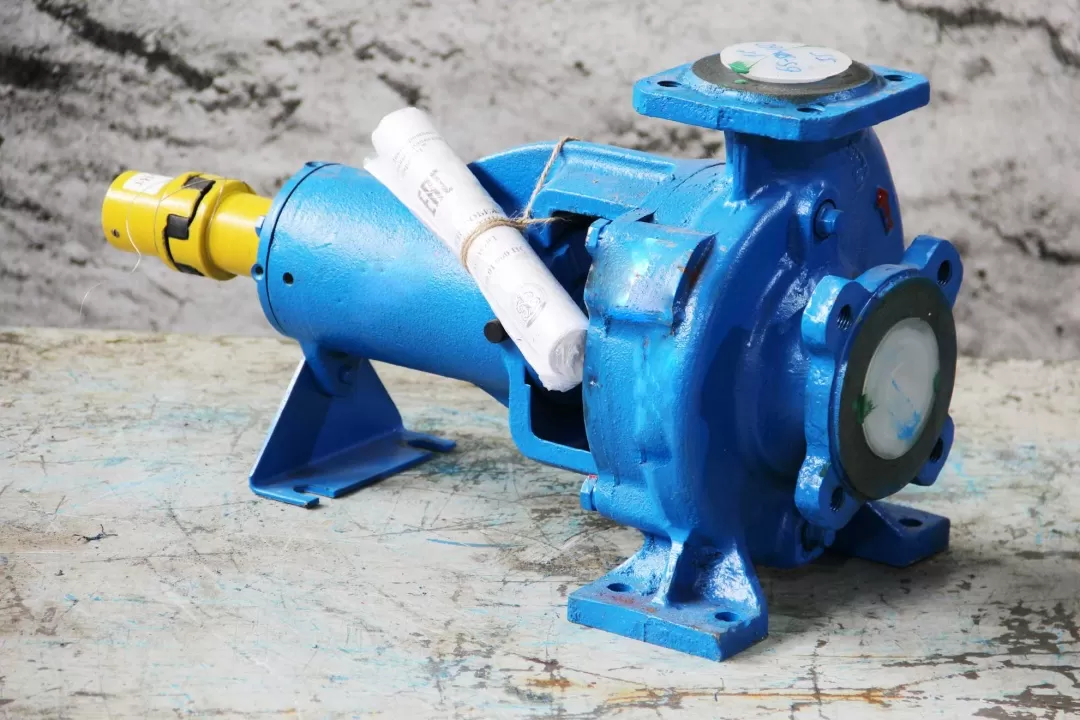

1К 65-50-160б
20 25 4 2900 380 0,35 (3,5) 3,1
1К 80-50-200м
50 61 18,5; 22 2900 380 0,35 (3,5) 3,5
1К 80-50-200л
50 56 15; 18,5 2900 380 0,35 (3,5) 3,5
1К 80-50-200
50 50 15; 18,5 2900 380 0,35 (3,5) 3,5
1К 80-50-200а
45 45 11; 15 2900 380 0,35 (3,5) 3,2
1К 80-50-200б
40 36 7,5; 11 2900 380 0,35 (3,5) 3,1
1К 80-65-160м
50 38 11; 15 2900 380 0,6 (6,0) 4
1К 80-65-160л
50 35 11 2900 380 0,6 (6,0) 4
1К 80-65-160
50 32 7,5 2900 380 0,6 (6,0) 4
1К 80-65-160а
45 30 7,5 2900 380 0,6 (6,0) 3,8
2K 80-65-160м
50 38 11; 15 2900 380 0,6 (6,0) 4
2K 80-65-160
50 32 7,5 2900 380 0,6 (6,0) 4
2K 80-65-160а
45 30 7,5 2900 380 0,6 (6,0) 3,8
1К 100-65-200м
100 55 30 2900 380 0,6 (6,0) 4,3
1К 100-65-200
100 50 22; 30 2900 380 0,6 (6,0) 4,5
1К 100-65-200а
90 45 18,5; 22 2900 380 0,6 (6,0) 4
1К 100-65-200б
90 40 18,5 2900 380 0,6 (6,0) 4
1К 100-65-250м
100 90 55 2900 380 0,35 (3,5) 4,5
1К 100-65-250
100 80 45 2900 380 0,35 (3,5) 4,5
1К 100-65-250а
80 70 37 2900 380 0,35 (3,5) 3,8
1К 100-65-250б
80 60 30 2900 380 0,35 (3,5) 3,8
1К 100-80-160м
100 34 18,5 2900 380 0,6 (6,0) 4,5
1К 100-80-160
100 32 15 2900 380 0,6 (6,0) 4,5
1К 100-80-160а
90 25 15 2900 380 0,6 (6,0) 4
1К 100-80-160б
80 22,5 11 2900 380 0,6 (6,0) 4,1
2К 100-80-160
100 34 15 2900 380 0,6 (6,0) 4,5
2К 100-80-160а
90 25 15 2900 380 0,6 (6,0) 4
2К 100-80-160б
80 22,5 11 2900 380 0,6 (6,0) 4,1
1К 150-125-315м
200 35 37 1450 380 0,35 (3,5) 4
1К 150-125-315
200 32 30; 37 1450 380 0,35 (3,5) 4
1К 150-125-315а
200 25,5 30 1450 380 0,35 (3,5) 4
1К 150-125-315б
170 21,9 18,5; 22 1450 380 0,35 (3,5) 4

Общие сведения о консольных насосах

Консольные насосы выпускаются на предприятии АО «ГМС Ливгидромаш», их основное предназначение – перекачивание холодной и горячей воды. Центробежные консольные насосы К, 1К и 2К могут подавать и другие жидкости (исключая морскую воду), имеющие сходные с водой показатели:

  • кислотность рН среды в пределах 6 – 9;
  • наличие твердых частиц размерами до 0,2 мм в общей массе жидкости в пределах 1%;
  • температура нагрева жидкости до 105°С.

Некоторые модели агрегатов могут работать в условиях повышенной опасности (пожар, взрыв). Для таких условий эксплуатации в консольных насосах предусмотрены торцовые уплотнения вала и взрывозащищенное исполнение двигателей.

Номинальные технические характеристики консольных насосов типа К и агрегатов на их основе:

  • подача от 8 до 290 м³/час;
  • напор от 18 до 80 м;
  • мощность электродвигателя от 1,2 до 35,1 кВт;
  • частота вращения электродвигателя 1450 – 2900 об/мин;
  • КПД до 82%;
  • параметры подводящей электросети 220/380 В, 50 Гц;
  • средний ресурс 22500 – 32000 часов до капитального ремонта.

Область применения консольных насосов К, 1К

Водоснабжение муниципальных объектов и ЖКХ:

  • подача чистой воды разной температуры для нужд ЖКХ;
  • работа в системах водоканалов и тепловых сетях;
  • купить насос К можно для обеспечения водой садовых участков, дачных поселков.

Промышленное использование:

  • подача технической воды в различных технологических циклах на промышленных объектах, в металлургической и нефтеперерабатывающей отраслях;
  • обеспечение чистой и технической водой систем тепловых и атомных станций;
  • в комплексах пожаротушения.

Конструктивные особенности насосов типа К

К группе насосов К, 1К относятся горизонтальные, центробежные агрегаты консольного типа, имеющие сальниковое или торцовое уплотнение вала.

Ротор насоса соединен с электродвигателем втулочно-пальцевой муфтой. Чугунный литой корпус насоса большинства моделей оснащен опорными лапами. Входной патрубок находится на одном уровне с горизонтальной осью вращения, а выходной патрубок имеет вертикальное расположение в той же плоскости.

Центробежное рабочее колесо эксплуатируется в условиях одностороннего входа с осевым подводом жидкости, имеет исполнение закрытого типа. На дисках рабочих колес диаметром 200-315 мм выполнены разгрузочные отверстия, чтобы уменьшить воздействие осевой силы. Такую же функцию выполняет импеллер, расположенный на основном диске рабочего колеса диаметром 160 мм.

Основные преимущества

Динамические консольные насосы К, 1К и 2К характеризуются следующими особенностями:

  • снижено время обслуживания и текущего ремонта благодаря использованию терморасширенного графита в качестве основы сальниковой набивки;
  • возможность разборки большинства моделей насосов без демонтажа трубопроводов;
  • оптимальный подбор параметров насоса обеспечен за счет различных вариантов исполнения рабочих колес;
  • расширенная область применения консольных насосов в условиях повышенной пожарной опасности.

Варианты условного обозначения

  • насос К 45 / 30 У3.1

1) К - консольный тип насоса (насос 1К – модернизированный);;
2) 45 – номинальная подача ( м3/ч);
3) 30 – номинальный напор (м);
4) У3.1 – индекс климатического исполнения.

  • насос 1К 150 – 125 - 315 а - с У3.1

1) 1К – первая модернизация, консольный тип;
2) 150 – диаметр входного патрубка (мм);
3) 125 – диаметр выходного патрубка (мм);
4) 315 – диаметр рабочего колеса насоса (мм);

5) "а" – обозначение уменьшенного диаметра колеса;

6) «с» – обозначение сальникового уплотнения;

7) У3.1 – индекс климатического исполнения.

Ассортимент

В номенклатурном ряду гидроагрегатов этого класса – около 50 моделей нескольких типоразмеров, что позволяет подобрать вариант для требуемых условий работы по оптимальной цене. По индивидуальному заказу рабочие интервалы и технические характеристики насосов типа к могут быть скорректированы за счет исполнения рабочих колес, комплектации двигателями, не указанными в перечне, в том числе – взрывозащищенными.

За счет применения новейших технологий, современного оборудования и высококлассных материалов, цена насосов центробежных консольных типа К выгодно отличает их от зарубежных и отечественных аналогов.

Купить насосы типа К можно по предварительной заявке:

  • по многоканальному телефону +7 (495) 995-75-80;
  • по электронной почте nasos-centr@mail.ru;
  • на сайте через форму заказа;
  • в офисах по адресам Одинцово, МО, ул. Транспортная д.2 и Москва, Симферопольский б-р, д. 14 корп. 3.

Техническая документация

Скачать: Руководство по эксплуатации №Н49.899.00.000 РЭ / ТУ3631-096-05747979-97 "Насосы центробежные консольные типов К , 1К и агрегаты электронасосные на их основе" (для 1К)

Скачать: Руководство по эксплуатации №Н49.888.000 РЭ / ТУ3631-016-05747979-96 "Насосы центробежные консольные типов К 8/18, К 20/30 и агрегаты электронасосные на их основе" (для К 8/18, К 20/30)

Скачать: Руководство по эксплуатации №Н49.948.00.00.000 РЭ / ТУ 3631-226-05747979-2003 "Насосы центробежные консольные К 45/30, 1К8/18, 1К20/30 и агрегаты электронасосные на их основе" (для К 45/30, 1К8/18, 1К20/30)

Скачать: Сертификат соответствия №С-RU.АЯ45.В.00476 / ТУ 3631-226-05747979-2003 "Насосы центробежные консольные типа К и агрегаты электронасосные на их основе "

Скачать: Сертификат соответствия №C-RU.АЯ45.В.00117 / ТУ 3631-016-05747979-96, ТУ 3631-096-05747979-97, ТУ 3631-186-05747979-2001, ТУ 26-06-1672-95, ТУ 3631-136-05747979-99, ТУ 3631-146-05747979-2000 "Насосы центробежные консольные типов К, 1К, 2К, К-Е, СМ, агрегаты электронасосные на их основе, электронасосы моноблочные типа КМ-Е и запасные части к ним "

Скачать: Разрешение на применение №РРС 00-40902 / ТУ3631-096-05747979-97 "Насосы центробежные консольные типа К, агрегаты электронасосные на их основе"

Скачать: Опросный лист для заказа насосов (общий)
