Насосы двустороннего входа типа Д, 1Д и 2Д

  /    /  Насосы двустороннего входа типа Д, 1Д и 2Д

Технические характеристики

Модель Подача
м3/ч, ном.
Напор
м, ном.
Мощность двигателя
кВт
Частота вращения
об/мин
Допускаемый кавитационный запас
м
Д 160-112м (2)
160 122 110 2900 4,2
Д 160-112 (2)
160 112 90 2900 4,2
Д 160-112а (2)
140 100 75 2900 4,2
Д 160-112б (2)
135 80 55 2900 4,2
Д 160-112м (4)
90 30 18,5 1450 4,2
Д 160-112 (4)
80 28 15 1450 4,2
Д 160-112а (4)
75 25 15 1450 4,2
Д 160-112б (4)
70 21 11 1450 4,2
Д 200-36 (4)
200 36 37; 45 1450 4,3
Д 200-36а (4)
190 30 30 1450 4,3
Д 200-36б (4)
180 25 22 1450 4,3
Д 320-50 (4)
320 50 75 1450 4,5
Д 320-50а (4)
300 39 55 1450 4,5
Д 320-50б (4)
300 30 45 1450 4,5

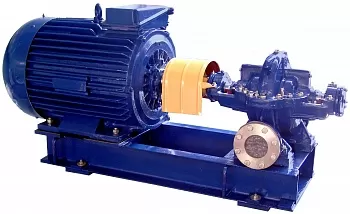

1Д 200-90 (2)
200 90 90 2900 5,5
1Д 200-90а (2)
180 74 75 2900 5,5
1Д 200-90б (2)
160 62 55 2900 5,5
1Д 200-90 (4)
100 22,5 15 1450 5,3
1Д 200-90а (4)
90 19 15 1450 5,3
1Д 200-90б (4)
80 16 11 1450 5,3
1Д 250-125 (2)
250 125 160 2900 6
1Д 250-125а (2)
240 110 132 2900 6
1Д 250-125б (2)
220 90 110 2900 6
1Д 250-125 (4)
125 30 22 1450 5,5
1Д 250-125а (4)
120 27,5 18,5 1450 5,5
1Д 250-125б (4)
110 22 15 1450 5,5
1Д 315-50 (2)
315 50 75 2900 6,5
1Д 315-50а (2)
300 42 55 2900 6,5
1Д 315-50б (2)
220 36 45 2900 6,5
1Д 315-71 (2)
315 71 110 2900 6,5
1Д 315-71а (2)
300 62 90 2900 6,5
1Д 315-71б (2)
280 52 75 2900 6,5
1Д 315-71 (4)
160 18 18,5 1450 6,3
1Д 315-71а (4)
150 17 15 1450 6,3
1Д 315-71б (4)
130 14 11 1450 6,3
1Д 500-63 (4)
500 63 160 1450 4,5
1Д 500-63а (4)
450 53 110 1450 4,5
1Д 500-63б (4)
400 44 90 1450 4,5
1Д 500-63 (6)
340 28 45 980 4,3
1Д 500-63а (6)
300 24 37 980 4,3
1Д 500-63б (6)
270 20 30 980 4,3
1Д 630-90 (4)
630 90 250; 315 1450 5,5
1Д 630-90а (4)
550 74 200 1450 5,5
1Д 630-90б (4)
500 60 160 1450 5,5
1Д 630-90 (6)
500 38 90; 110 980 5
1Д 630-90а (6)
470 30 75 980 5
1Д 630-90б (6)
420 25 55 980 5
1Д 630-125 (4)
630 125 400 1450 5,5
1Д 630-125а (4)
550 101 315 1450 5,5
1Д 630-125б (4)
500 82 250 1450 5,5
1Д 630-125 (6)
500 54 110 980 5,3
1Д 630-125а (6)
450 45 90 980 5,3
1Д 630-125б (6)
420 38 75 980 5,3
1Д 720-90 (4)
720 90 250; 315 1450 6,9
1Д 720-90а (4)
650 74 200 1450 6,9
1Д 720-90б (4)
580 59 160 1450 6,9
1Д 720-90 (6)
485 41 90; 110 980 5,5
1Д 720-90а (6)
440 34 75 980 5,5
1Д 720-90б (6)
390 27 55 980 5,5
1Д 800-56 (4)
800 56 200 1450 5
1Д 800-56а (4)
740 48 132 1450 5
1Д 800-56б (4)
700 40 110 1450 5
1Д 800-56 (6)
540 28 55 980 4,8
1Д 800-56а (6)
500 22 45 980 4,8
1Д 800-56б (6)
470 19 37 980 4,8
1Д 1250-63 (4)
1250 63 315 1450 5,5
1Д 1250-63а (4)
1100 52,5 250 1450 5,5
1Д 1250-63б (4)
1050 44 200 1450 5,5
1Д 1250-63 (6)
800 28 110 980 5,3
1Д 1250-63а (6)
740 24 75 980 5,3
1Д 1250-63б (6)
710 20 55 980 5,3
1Д 1250-125 (4)
1250 125 630 1450 5,5
1Д 1250-125а (4)
1150 102 500 1450 5,5
1Д 1250-125б (4)
1030 87 400 1450 5,5
1Д 1250-125 (6)
800 56 200 980 5,3
1Д 1250-125а (6)
750 48 160 980 5,3
1Д 1250-125б (6)
700 40 132 980 5,3
1Д 1600-90 (4)
1600 90 630 1450 7
1Д 1600-90а (4)
1450 75 400; 500 1450 7
1Д 1600-90б (4)
1300 63 315 1450 7
1Д 1600-90 (6)
1000 40 160 980 5
1Д 1600-90а (6)
970 34 132 980 5
1Д 1600-90б (6)
870 30 110 980 5
2Д 2000-21 (6)
2000 21 160 980 5
2Д 2000-21а (6)
1750 18 110 980 5
2Д 2000-21 (8)
1250 13 75 730 3
2Д 2000-21а (8)
1250 10 55 730 3
Д 2000-100-б-2
1800 80 630 1000 -
Д 2000-21а- 2
1850 19 132 1000 -
Д 2500-62а- 2
1900 29 250 750 -
Д 2000-100-а-2
1900 88 630 1000 -
Д 2000-21- 2
2000 21 160 1000 -
Д 2500-62-2
2000 34 250 750 -
Д 2000-100-2
2000 100 800 1000 -
Д 3200-33б-2
2300 13 110 750 -
Д 3200-75а- 2
2300 35 400 750 -
Д 2500-62а-2
2300 52 500 1000 -
Д 2310-48ТЗ*
2310 48 500 100 -
Д 3200-33а- 2
2400 15 132 750 -
Д 3200-33- 2
2500 17 160 750 -
Д 2500-20
2500 20 200 1000 -
Д 3200-75-2
2500 42 400 750 -
Д 2500-62- 2
2500 62 630 1000 -
Д 2800-25ТЗ*
2800 25 315 1000 -
Д 3200-33б- 2
2800 25 315 1000 -
Д 3200-33а-2
3000 29 315 1000 -
Д 4000-95а- 2
3000 45 630 750 -
Д 3200-75а-2
3000 65 800 1000 -
Д 3200-33-2
3200 33 400 1000 -
Д 4000-95- 2
3200 50 630 750 -
Д 3200-75- 2
3200 75 1000 1000 -
Д 4000-95а-2
3700 82 1250 1000 -
Д 6300-27-3- 1
4000 20 315 600 -
Д 4000-95-2
4000 95 1600 1000 -
Д 6300-27б- 3
4350 14 200 600 -
Д 6300-80б- 2
4400 38 630 600 -
Д 6300-27а- 3
4620 15 250 600 -
Д 6300-80а- 2
4700 45 800 600 -
Д 6300-27-3
5000 17 315 600 -
Д 6300-27-3-1
5000 32 630 750 -
Д 6300-80-2
5000 50 1000 600 -
Д 6300-27б-3
5450 22 400 750 -
Д 6300-80б-2
5500 60 1250 750 -
Д 6300-27а-3
5800 24 500 750 -
Д 6300-80а-2
5900 70 1600 750 -
Д 6300-27- 3
6300 27 630 750 -
Д 6300-80- 2
6300 80 2000 750 -
Д 6700-33
6700 33 800 744 -

Общие сведения о насосах двустороннего входа

Насосы двустороннего входа (конструктивный тип Д) надежны, проверены в различных условиях эксплуатации на объектах водоснабжения для потребностей ЖКХ и в промышленности. Центробежные насосы типа Д, 1Д, 2Д от отечественного производителя АО "ГМС Ливгидромаш" предназначены для перекачивания пресной, морской воды, а также других нетоксичных жидкостей со следующими показателями:

  • плотность в пределах до 1100 кг/м3;
  • вязкость до 60 сСт;
  • температура нагрева до 95°С;
  • допускаются твердые частицы массой не более 0,05% и размером до 0,2 мм.

Номинальные технические характеристики насосов типа Д и насосных агрегатов находятся в пределах следующих диапазонов:

  • подача от 70 до 2000 м³/час;
  • напор от 10 до 125 м;
  • мощность электродвигателя от 8 до 610 кВт;
  • частота вращения электродвигателя от 730 до 2900 об/мин;
  • КПД до 88%;
  • кавитационный запас не более 4,2 – 7 м;
  • средний ресурс 30000-35000 часов до капитального ремонта.

Агрегаты могут работать в сейсмически активных районах с угрозой до 7 баллов (шкала MSK-64).

Для использования в производственных условиях с повышенной опасностью взрыва или пожара (класс 1 – 2) наиболее рациональное решение – купить насосы серий Д, 1Д и 2Д, укомплектованные взрывозащищенными электродвигателями, в их маркировке будет указан индекс исполнения «Е».

Область применения насосов типа Д

Агрегаты с насосами двухстороннего входа нашли свое применение:

  • в промышленном снабжении для подачи и холодной, и горячей воды;
  • в различных системах водозабора, мелиорации;
  • на нефтяных разработках для прокачки пластовой жидкости;
  • на нефтеперерабатывающих предприятиях с целью перекачивания воды, содержащей остатки нефтепродуктов;
  • на объектах химической отрасли;
  • на тепловых и атомных станциях для подачи технической воды;
  • в металлургии в составе систем охлаждения;
  • в комплексах пожаротушения морских портов;
  • в промышленных системах пожаротушения при использовании установок с дизельным приводом.

Конструктивные отличия

Все насосы, относящиеся к типу Д, являются центробежными, одноступенчатыми, имеют горизонтально расположенный вал. Конструктивно-эксплуатационная особенность рабочего колеса насоса заключается в режимах двустороннего полуспирального подвода жидкости на входе и спирального отвода жидкости на выходе.

За счет двухстороннего входа происходит взаимное уравновешивание осевых нагрузок на вал. С остаточными осевыми силами успешно справляются подшипниковые узлы.

Насос и приводной электродвигатель соединяются при помощи соединительной муфты. Основой агрегата служит общая фундаментная рама, которая закрепляется на прочном бетонном основании (масса фундамента > 4 массы агрегата).

Насос имеет литой чугунный или стальной корпус, со съемной верхней частью.

В ряде моделей проточная часть выполняется из чугуна с антикоррозийным покрытием, хромоникелевой стали, бронзы, что обеспечивает повышенный срок службы и более высокие технические характеристики насосов 1Д и 2Д.

Благодаря тому, что патрубки располагаются в нижней части корпуса, разборку и текущий ремонт насоса можно проводить, не снимая электродвигатель и без демонтажа трубопроводов.

Потребители, выбирающие насосы для перекачивания жидкостей с температурой более 60°С, должны обеспечить подачу охлаждающей жидкости к сальниковому уплотнению от дополнительного источника.

Преимущества насосов типа Д

  • Возможность работы в химически активных средах: с морской водой, с пластовой водой и нетоксичными жидкостями.
  • Подбор диаметра рабочего колеса в зависимости от требований заказчика обеспечивает оптимальный выбор насоса с необходимыми характеристиками.
  • Особенности конструктивного исполнения позволяют уменьшить осевые силы и нагрузки на подшипники.
  • Для высоконапорных насосов найдено решение, которое позволило снизить радиальные нагрузки на ротор (за счет исполнения проточной части в виде двойной спирали).
  • Легкость выполнения текущих ремонтных работ без отключения трубопроводов.

Специалисты отмечают, что модели насосов типов Д, 1Д, 2Д незначительно уступают по показателю энергоэффективности насосам KSB (Германия), однако превосходят по КПД изделия марки Vipom (Болгария).

В каталоге насосов типа Д с характеристиками и типами исполнений используется общепринятое условное обозначение:

1Д 630-90а (2) -т-А-Е-У2 ТУ-2606-1510-88, где:

  • 1 - обозначение номера модернизации насоса; Д – двусторроннего входа (обозначение по типу насоса);
  • 630 - номинальная подача, куб.м/ч;
  • 90 - номинальный напор, м;
  • индексы "а" и "б" обозначают обрезку рабочего колеса (первая и вторая), индекс "м" - увеличенное рабочее колесо;
  • (2) - обозначение количества оборотов комплектующего двигателя. Используется для удобства только в каталоге на нашем сайте.
  • т - торцовое уплотнение вала (используется одинарное); по-умолчанию обозначения нет, что соответствует установленному двойному сальнику. Завод - изготовитель имеет возможность устанавливать двойное торцовое уплотнение «тандем» или одинарное уплотнение со вспомогательным.
  • А - материал рабочего колеса и корпуса (проточная часть): без обозначения – из чугуна (СЧ 25), пкп - из чугуна, имеющего противокоррозийное покрытие; А – из углеродистой стали (25Л), К – из хромоникелевой стали (12Х18Н9Т); Б – рабочее колесо, изготовленное из бронзы;
  • Е - исполнение по взрывозащите: Е – для взрыво-пожаро защищенных агрегатов, без индекса – для насосов (агрегатов) общепромышленного использования
  • У2 – исполнение насоса по климатическому типу и категории размещения;

Каталог насосов Д включает 123 типовых модели нескольких типоразмеров. На выгодных условиях можно подобрать и купить насос Д или модернизированные варианты 1Д и 2Д.

Техническая документация

Скачать: Руководство по эксплуатации №Н03.3.302.00.00.000 РЭ / ТУ-2606-1510-88 "Насосы центробежные двуxстороннего входа типа Д и агрегаты электронасосные"

Скачать: Сертификат соответствия №C-RU.АЯ45.В.00116 / ТУ 26-06-1510-88 "Насосы центробежные двустороннего входа типа Д, агрегаты электронасосные на их основе и запасные части к ним "

Скачать: Сертификат соответствия №C-RU.АЯ45.В.00362 / ТУ 3631-356-00217975-2010 "Насосы центробежные двустороннего входа 1Д-320-50"

Скачать: Разрешение на применение №РРС 00-041461 / ТУ 26-06-1510-88, ТУ 3631-026-05747979-96 "Насосы центробежные многоступенчатые секционные типа 1ЦНСг, насосы центробежные двухстороннего входа типа Д, агрегаты электронасосные на их основе"

Скачать: Опросный лист для заказа насосов (общий)

Скачать: Технический каталог на модернизированные насосы Delium
