Насос СМ 125-80-315б-4

  /    /    /

Производитель ГМС Ливгидромаш, Россия
Гарантия 12 месяцев со дня ввода в эксплуатацию

Ценa


СМ 125-80-315б-4 по запросу

Технические характеристики


Подача 65 м3/ч
Напор 20 м
Мощность потребляемая насосом (макс.) 11,2 кВт
Мощность двигателя 15 кВт
Частота вращения 1500 об/мин
Напряжение 380 В
Частота сети 50 Гц
КПД 60 %
Размер проходного сечения 45 мм
Давление на входе 0,25 (2,5) МПа (кгс/см2), не более
Допускаемый кавитационный запас 3 м
Тип уплотнения двойное сальниковое или торцовое (т)
Температура перекачиваемой жидкости от -10 до +80 ºС
Утечка через уплотнение 3,0 или 0,03 (т) л/ч, не более

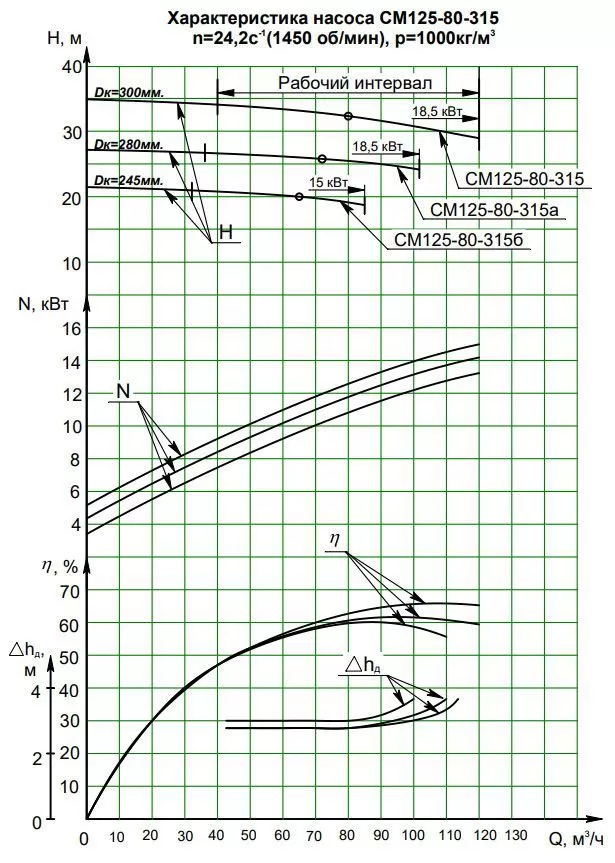

Гидравлическая характеристика (график)


Насос СМ  125-80-315б-4

Габаритные и присоединительные размеры

Типоразмер насоса Размеры в мм Масса, кг
L L1 L2 b b1 b2 b3 b4 H H1 a a1 a2 a3 a4 f D D1 D2 D3 D4 D5 D6 D7 d d1 d2 d3 d4 n n1 F
СМ 125-80-315б-4 320 550 102 400 315 240 110 160 315 225 370 120 160 70 30 10 245 210 184 125 195 160 133 80 18 18 18,5 14 42h7(-0.025) 8 4 45 138
Увеличить

Параметры агрегатов

Типоразмер насоса Размеры в мм Масса агрег., кг Двигатель
a(a1) L L1 L2 L3 L4 L5 L6 B B1 B2 H h n d Мощн., кВт Типоразмер
СМ 125-80-315б-4 320(102) 1480 1115 630 250 - 1323 155 425 320 362 680 360 4 19 325 15 АИР160S4
Увеличить
1
764
36

Оборудование относится к следующим группам:

Насосы по типу : Консольные насосы , Центробежные насосы , Фекальные насосы

Насосы по назначению : Канализационные насосы

Насосы по перекачиваемой среде : Насосы для грязной воды , Насосы для сточных и фекальных вод

Другие модели серии

Модель Подача
м3/ч
Напор
м
Мощность двигателя
кВт
Частота вращения
об/мин
Напряжение
В
Давление на входе
МПа (кгс/см2), не более
Допускаемый кавитационный запас
м
СМ 100-65-250б-4
40 15 4 1500 380 0,25 (2,5) 5
СМ 125-80-315-4
80 32 18,5; 22 1500 380 0,25 (2,5) 2,8
СМ 125-80-315а-4
72 26 18,5 1500 380 0,25 (2,5) 2,8
СМ 125-100-250-4
100 20 15 1500 380 0,25 (2,5) 3
СМ 125-100-250а-4
100 15 11 1500 380 0,25 (2,5) 3,5
СМ 125-100-250б-4
80 14 7,5 1500 380 0,25 (2,5) 3,9
