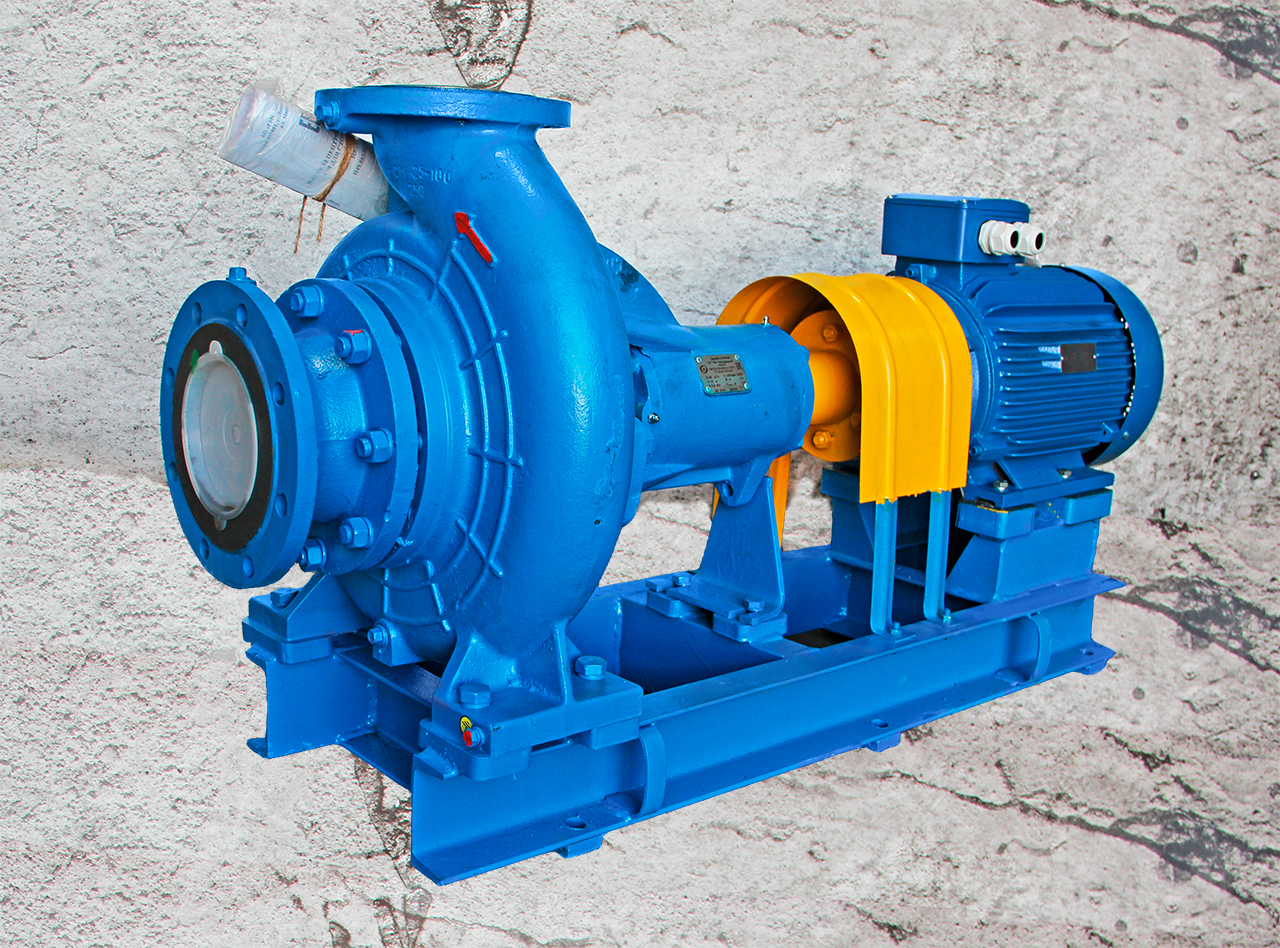

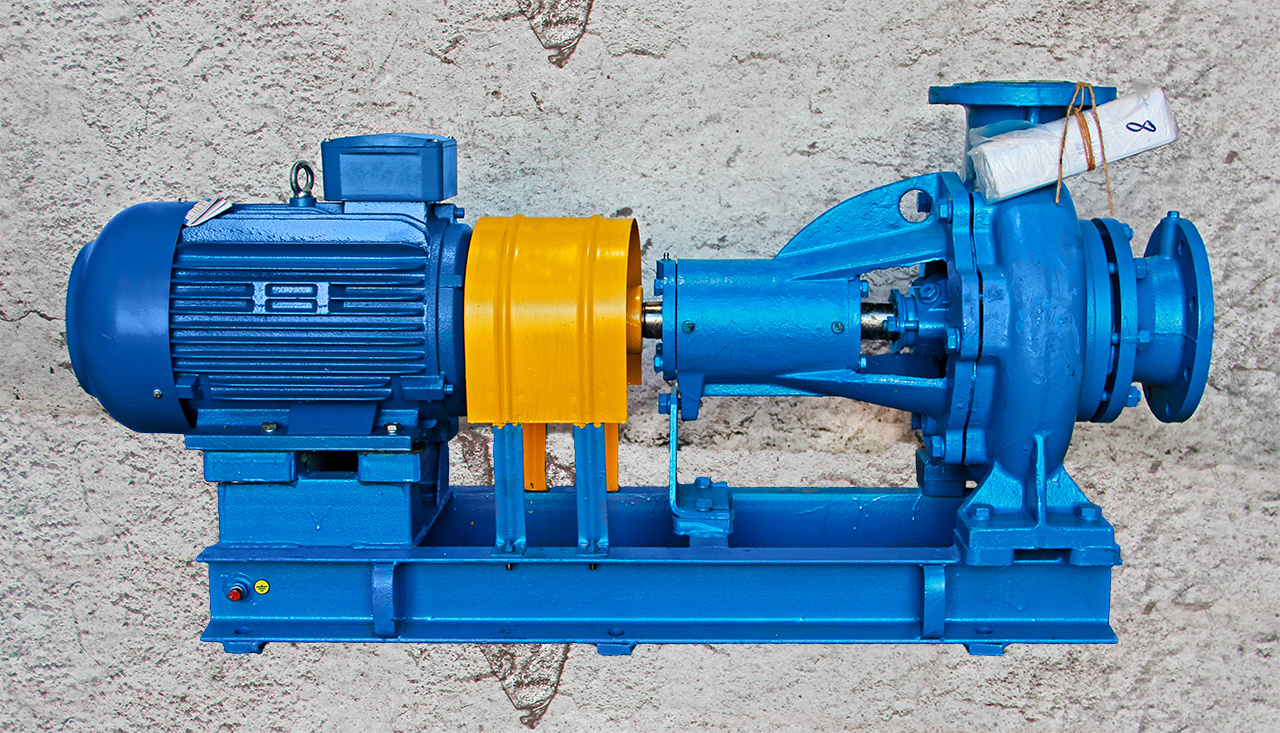

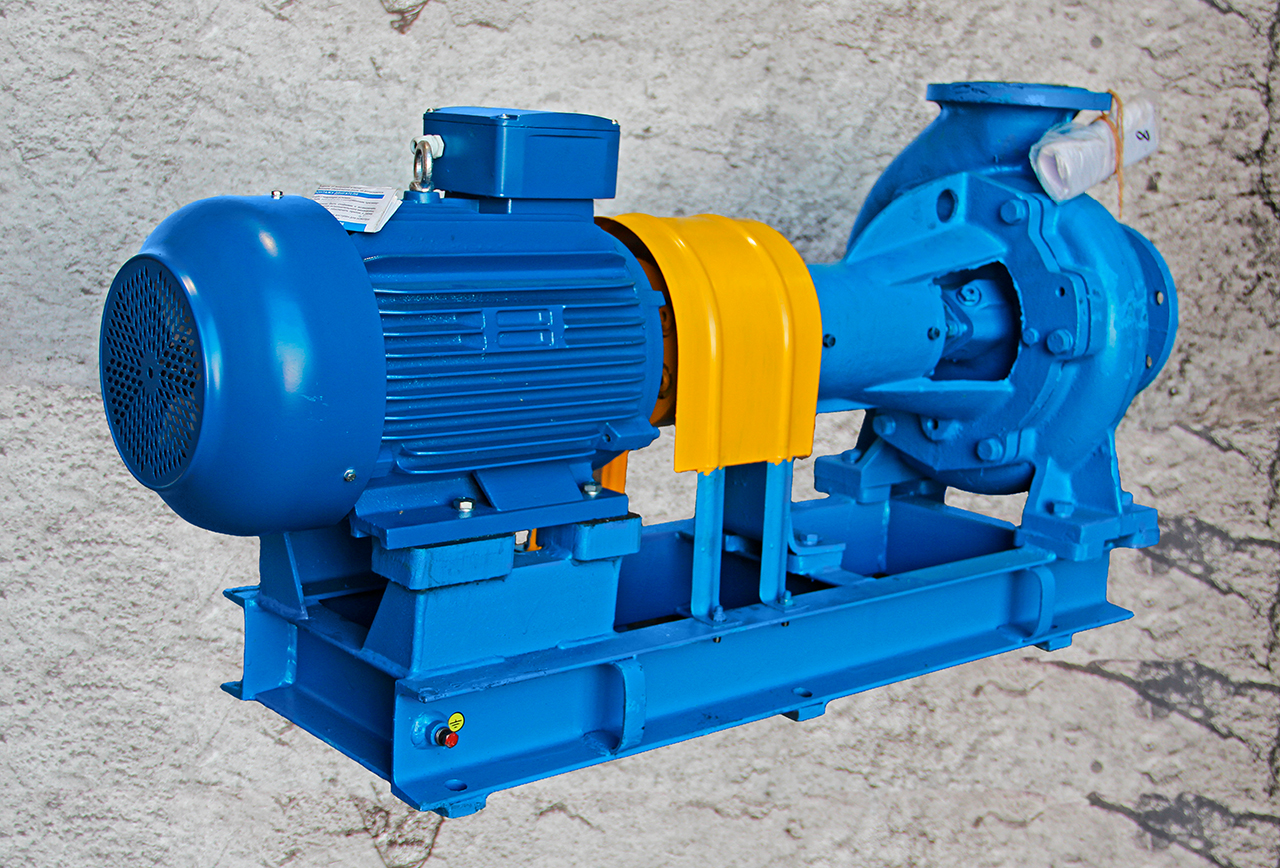

Насос СМ 125-100-250-4

  /    /    /

Производитель ГМС Ливгидромаш, Россия
Гарантия 12 месяцев со дня ввода в эксплуатацию
Ценa

СМ 125-100-250-4 по запросу

Технические характеристики


Подача 100 м3/ч
Напор 20 м
Мощность потребляемая насосом (макс.) 11,2 кВт
Мощность двигателя 15 кВт
Частота вращения 1500 об/мин
Напряжение 380 В
Частота сети 50 Гц
КПД 60 %
Размер проходного сечения 50 мм
Давление на входе 0,25 (2,5) МПа (кгс/см2), не более
Допускаемый кавитационный запас 3 м
Тип уплотнения двойное сальниковое или торцовое (т)
Температура перекачиваемой жидкости от -10 до +80 ºС
Утечка через уплотнение 3,0 или 0,03 (т) л/ч, не более
Гидравлическая характеристика (график)

Гидравлическая характеристика (график)

Габаритные и присоединительные размеры
Типоразмер насоса Размеры в мм Масса, кг
L L1 L2 b b1 b2 b3 b4 H H1 a a1 a2 a3 a4 f D D1 D2 D3 D4 D5 D6 D7 d d1 d2 d3 d4 n n1 F
СМ 125-100-250-4 200 550 91 400 315 240 110 160 280 225±0,5 370 120 160 70 30 10 245 210 184 125 215 180 158 100 18 М16-7Н 18 14 42h7(-0.025) 8 8 45 115
Увеличить
Параметры агрегатов
Типоразмер насоса Размеры в мм Масса агрег., кг Двигатель
a(a1) L L1 L2 L3 L4 L5 L6 B B1 B2 H h n d Мощн., кВт Типоразмер
СМ 125-100-250-4 200(91) 1360 1085 840 150 420 1333 55 415 290 342 640 360 6 19 300 15 АИР160S4
Увеличить
1
747
36
Оборудование относится к следующим группам:

Насосы по типу : Консольные насосы , Центробежные насосы , Фекальные насосы

Насосы по назначению : Канализационные насосы

Насосы по перекачиваемой среде : Насосы для грязной воды , Насосы для сточных и фекальных вод

Другие модели серии
Модель Подача
м3/ч
Напор
м
Мощность двигателя
кВт
Частота вращения
об/мин
Напряжение
В
Давление на входе
МПа (кгс/см2), не более
Допускаемый кавитационный запас
м
СМ 125-80-315-4
80 32 18,5; 22 1500 380 0,25 (2,5) 2,8
СМ 125-80-315а-4
72 26 18,5 1500 380 0,25 (2,5) 2,8
СМ 125-80-315б-4
65 20 15 1500 380 0,25 (2,5) 3
СМ 125-100-250а-4
100 15 11 1500 380 0,25 (2,5) 3,5
СМ 125-100-250б-4
80 14 7,5 1500 380 0,25 (2,5) 3,9
СМ 150-125-315-4
200 32 37 1500 380 0,25 (2,5) 3
