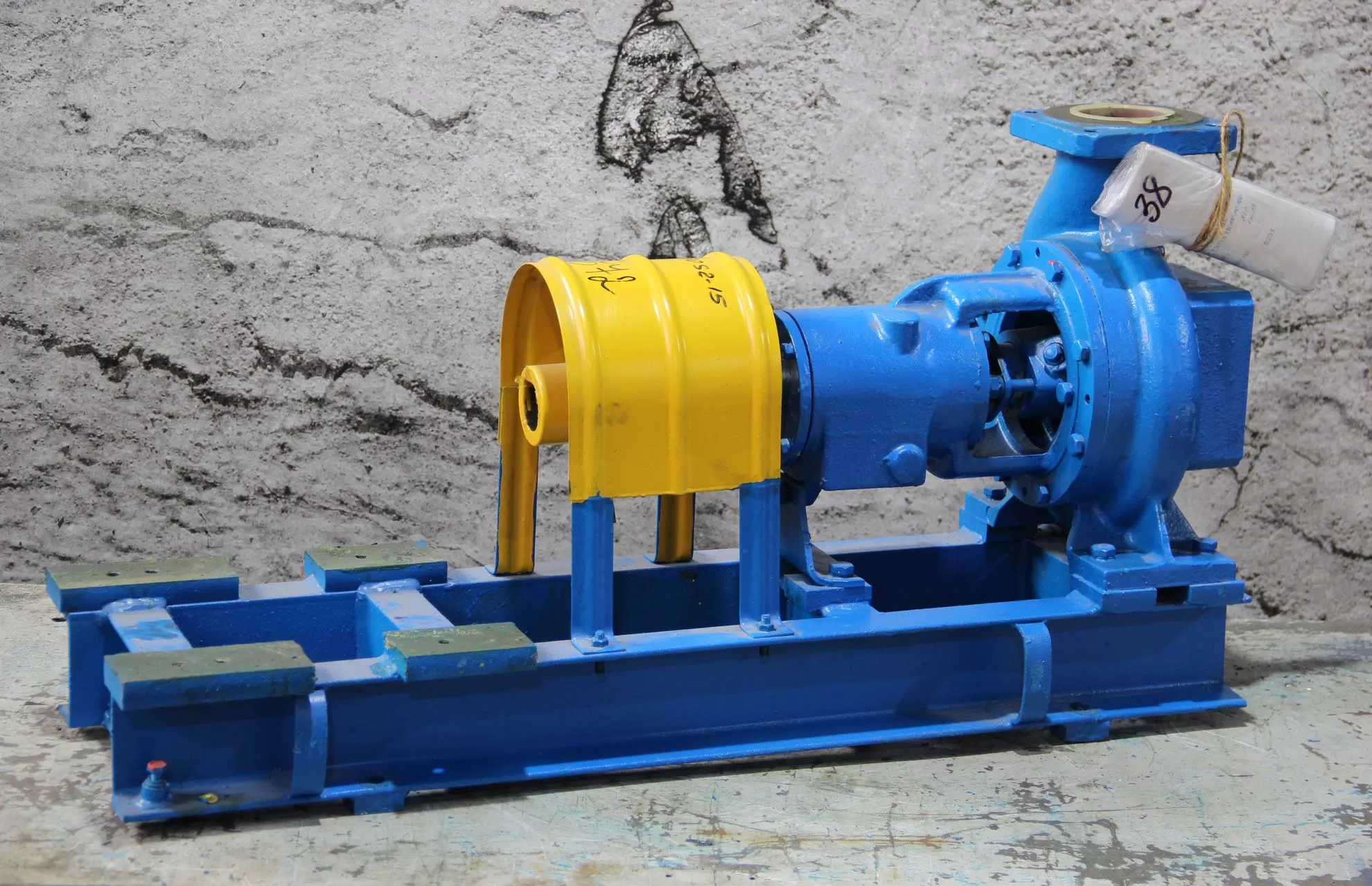

Насос 1К 100-80-160а

  /    /    /

Производитель ГМС Ливгидромаш, Россия
Гарантия 12 месяцев со дня ввода в эксплуатацию
Ценa 1К 100-80-160а

1К 100-80-160а по запросу

Горизонтальный одноступенчатый центробежный консольный насос типа 1К 100-80-160а и агрегат электронасосный на его основе, предназначены для перекачивания технической воды (кроме морской) в промышленных и бытовых целях, а также других жидкостей, сходных с водой по плотности, вязкости, химической активности, с температурой от от -10 до +105°С, рН=6…9, с содержанием твердых включений не более 1% по массе и размером не более 0,2 мм.


Технические характеристики 1К 100-80-160а


Подача 90 м3/ч
Напор 25 м
Мощность потребляемая насосом (макс.) 11 кВт
Мощность двигателя 15 кВт
Частота вращения 2900 об/мин
Напряжение 380 В
Частота сети 50 Гц
КПД 77 %
Давление на входе 0,6 (6,0) МПа (кгс/см2), не более
Допускаемый кавитационный запас 4 м
Тип уплотнения сальниковое (с) или торцовое (т)
Температура перекачиваемой жидкости от -10 до +105 ºС
Утечка через уплотнение 0,5…2,0 (с) или 0,03 (т) л/ч, не более
Гидравлическая характеристика (график) 1К 100-80-160а

Расходно-напорные характеристики (график)
Модификации 1К 100-80-160а

Маркировка 1К 100-80-160а-т (торцовое уплотнение вала)
Гидравлическая характеристика (график) 1К 100-80-160а

Расходно-напорные характеристики (график)

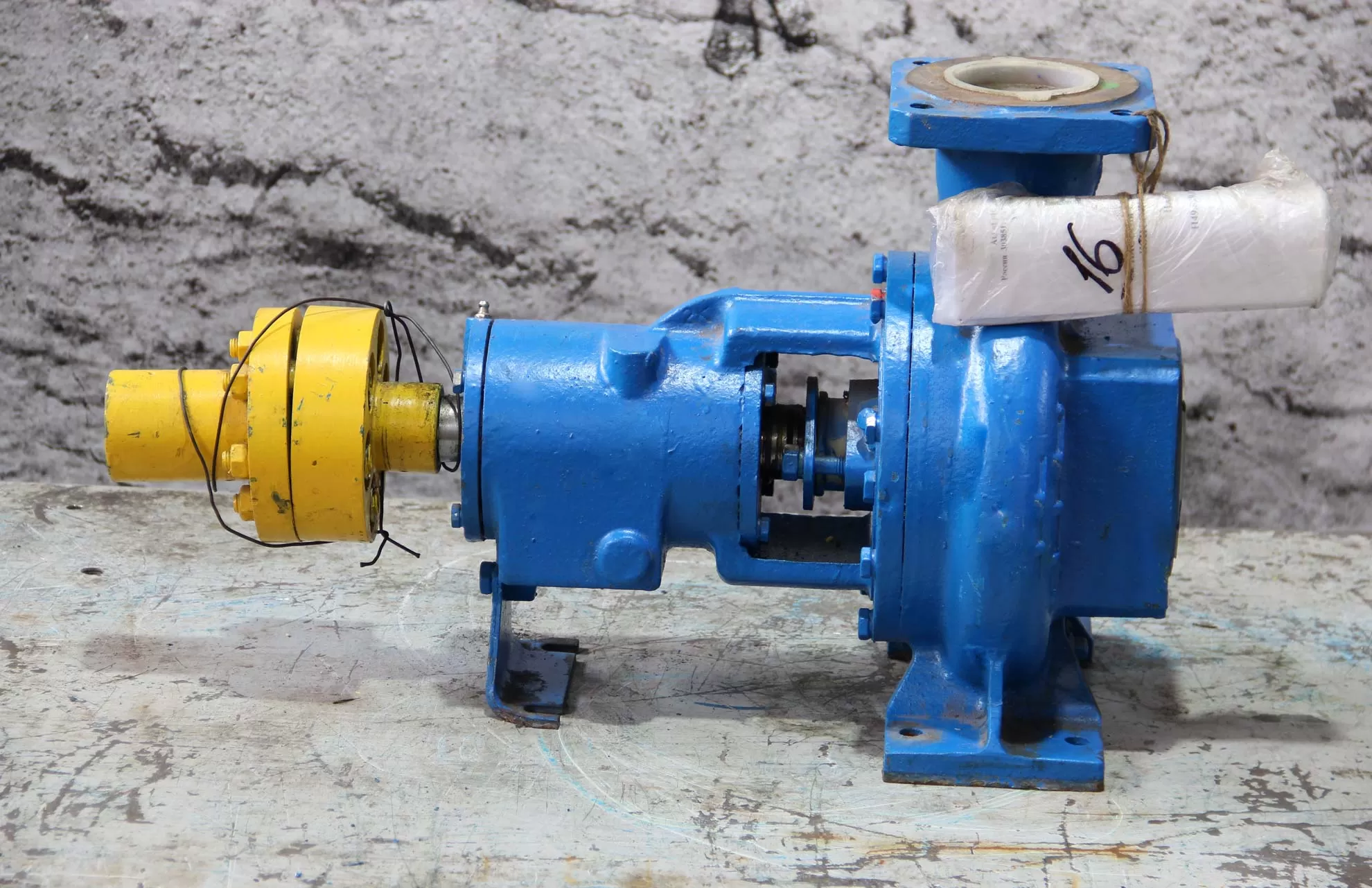

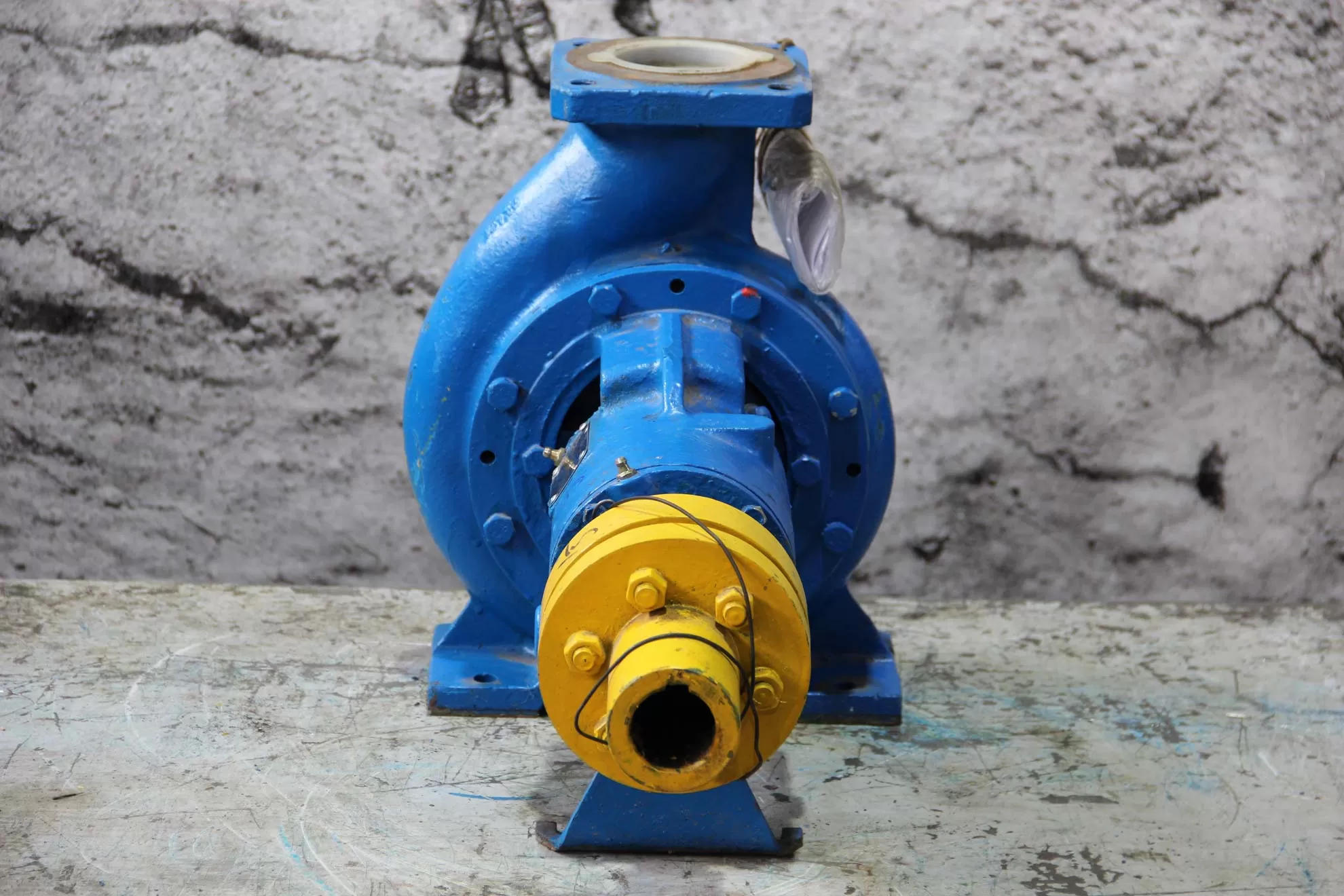

Насос 1К 100-80-160а
Габаритные и присоединительные размеры 1К 100-80-160а
Типоразмер насоса Размеры в мм Масса, кг
l l1 l2 b b1 b2 b3 b4 B B1 H H1 H2 a a1 a2 a3 a4 M D D0 D1 D2 D3 D4 D5 D6 d d1 d2 d3 n n1 f(N9) F
1К100-80-160а 100 415 80 280 212 150 110 145 155 150 385 225 160 270 95±0,3 125 45 16 М12Х1,5 205 100 170 148 80 133 160 195 М16 М16 14 32 4 4 10(-0,036) 35 61
Увеличить

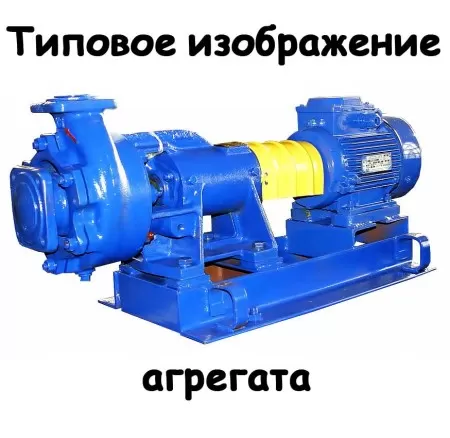

Параметры агрегатов 1К 100-80-160а
Типоразмер насоса Размеры в мм Масса агрег., кг Двигатель
L L1 l l1 l2 B B1 B2 A A1 A2 А3 H H1 Мощн., кВт Напряж., B Типоразмер
1К 100-80-160а 1125 975 100 178 150 350 324 160 620±1,1 230±1,1 - - 540 295 224 15 220/380 АИР160S2
Увеличить
1
650
32
Оборудование относится к следующим группам:

Насосы по типу : Консольные насосы , Центробежные насосы , Циркуляционные насосы

Насосы по назначению : Водяные насосы , Пожарные насосы

Насосы по перекачиваемой среде : Насосы для воды , Насосы для чистой воды

Другие модели серии
Модель Подача
м3/ч
Напор
м
Мощность двигателя
кВт
Частота вращения
об/мин
Напряжение
В
Давление на входе
МПа (кгс/см2), не более
Допускаемый кавитационный запас
м
1К 100-65-250б
80 60 30 2900 380 0,35 (3,5) 3,8
1К 100-80-160м
100 34 18,5 2900 380 0,6 (6,0) 4,5
1К 100-80-160
100 32 15 2900 380 0,6 (6,0) 4,5
1К 100-80-160б
80 22,5 11 2900 380 0,6 (6,0) 4,1
2К 100-80-160
100 34 15 2900 380 0,6 (6,0) 4,5
2К 100-80-160а
90 25 15 2900 380 0,6 (6,0) 4
