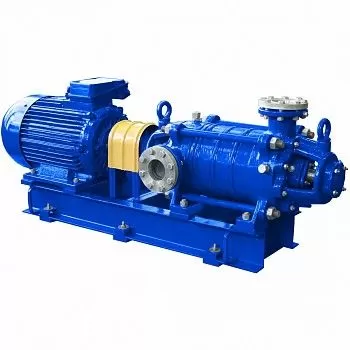

Многоступенчатые насосы ЦНСГ, 1ЦНСг

  /    /  Многоступенчатые насосы ЦНСГ, 1ЦНСг

Технические характеристики

МодельПодача
м3/ч
Напор
м
Мощность двигателя
кВт
Частота вращения
об/мин
Давление на входе
МПа (кгс/см2), не более
Допускаемый кавитационный запас
м
1ЦНСг 38-44
384411; 1529500,3 (3)3,6 (2,0 для ЦНСг...-1)
1ЦНСг 38-66
38661529500,3 (3)3,6 (2,0 для ЦНСг...-1)
1ЦНСг 38-88
388818,529500,3 (3)3,6 (2,0 для ЦНСг...-1)
Купить

Общие сведения

Центробежные многоступенчатые насосы ЦНСг от российского производителя АО "ГМС Ливгидромаш" предназначены для подачи чистой горячей воды. Допустимая степень нагрева водной среды составляет 105° С, другие показатели должны быть в пределах:

  • рН 7-8,5;
  • наличие твердых частиц размерами до 0,1 мм;
  • удельное содержание примесей в общей массе жидкости до 0,1%;
  • микротвердость посторонних включений до 1,47 ГПа.

Налажен выпуск 26 моделей многоступенчатых насосных агрегатов со следующими техническими характеристиками насосов ЦНСГ:

  • два основных значения подачи 38 м³/час либо 60 м³/час;
  • напор может варьироваться от 44 до 198 м;
  • количество ступеней от 2 до 8;
  • кавитационный запас составляет не более 3,6-4,5 м (для моделей исполнения со шнеком этот показатель снижен до 2,0-3,0 м);
  • КПД 62-64 %.

Агрегаты могут работать в сейсмически активных районах с угрозой до 8 баллов (шкала MSK-84).

Сфера применения насосов ЦСНг

Жилищно-коммунальное хозяйство:

  • горячее водоснабжение;
  • подача теплоносителя в сетях отопления;
  • ЦНСг используют как питательный насос для парового котла.

Промышленное использование:

  • циркуляция горячей воды в технологических производственных процессах;
  • составная часть оснащения котлов небольших теплоэлектростанций;
  • перекачка конденсата на теплоэнергетических предприятиях.

Конструктивные отличия

Фундаментная рама служит основой для установки горизонтального центробежного насоса и электродвигателя, которые соединяются при помощи упругой муфты (тип: втулочно-пальцевая). Разновидность насоса — многоступенчатый, собирается из нескольких секций. Принцип расположения рабочих колес — односторонний.

Последовательность компоновки основных узлов: всасывающий корпус, несколько секций с рабочими колесами, нагнетательный корпус. Количество рабочих колес всегда больше числа секций на единицу, так как еще одно колесо находится в крышке корпуса. Одинаковые модели насосных агрегатов имеют отличия по конструкции всасывающего корпуса, в котором может быть установлена либо проставка, либо корпус шнека. Вид исполнения «со шнеком» означает,что кавитационные показатели насоса будут лучше, соответствующий показатель «1» указывается в маркировке.

Каждая секция с направляющим аппаратом внутри при помощи шпилек присоединяется к корпусам или соседним секциям. Функцию уплотнений стыков выполняют резиновые кольца.

Размещение патрубков относительно друг друга выполнено под прямым углом: всасывающий патрубок находится на горизонтальной оси насоса, а напорный — в вертикальной плоскости.

Насосы типа 1ЦНСг имеют сальниковые уплотнения вала. Для подвода к ним охлаждающей жидкости на корпусах расположены штуцера.

Особенности эксплуатации насосов ЦНСг

Эксплуатацию питательного насоса ЦНСг необходимо осуществлять, учитывая следующие требования:

  • агрегат устанавливают на массивной фундаментной плите;
  • на дополнительных опорах закрепляют также и трубопроводы, которые должны иметь компенсаторы температуры;
  • при расчетных напорах более 100 м обязательно выполняют разгрузку, присоединяя разгрузочную камеру;
  • подключение электропитания производят при помощи пускозащитной аппаратуры.

Основные преимущества

Особенности насосов 1ЦНСг проявляются в следующем:

  • воздействие осевых сил компенсируют выполнением на рабочих колесах специальных разгрузочных отверстий;
  • чтобы обеспечить работу в условиях жестких требований к кавитационному запасу, каждая модель насоса выпускается в двух исполнениях;
  • использование в составе сальниковой набивки терморасширенного графита упрощает ремонт насосной части;
  • Цена насосов ЦНСг существенно ниже их ближайших импортных аналогов.
  • Минимальные сроки поставки, часто купить насос ЦНСг можно из наличия.

Условное обозначение

1ЦНСг 60-132-1 УХЛ4

  • 1 — количественный номер модификации;
  • ЦН — аббревиатура центробежного насоса;
  • С — сокращенное наименование секционного типа;
  • г — горячая вода;
  • 60 — номинальное значение подачи;
  • 132 — номинальное значение напора;
  • 1 — шнековое исполнение всасывающего корпуса, признак лучших кавитационных характеристик;
  • УХЛ — особенности климатического исполнения;
  • 4 — номер категории размещения.

Техническая документация

Скачать: Руководство по эксплуатации №Н49.875.00.00.000 РЭ / ТУ 3631-026-05747979-96 "Насосы центробежные многоступенчатые секционные типа 1ЦНСг и агрегаты электронасосные на их основе"

Скачать: Сертификат соответствия №C-RU.АЯ45.В.00119 / ТУ 3631-026-05747979-96, ТУ 3631-166-05747979-2001, ТУ 3631-176-05747979-2001 "Насосы центробежные многоступенчатые многосекционные типа 1ЦНСг, ЦНСв, ЦНСп, агрегаты электронасосные на их основе и запасные части к ним"

Скачать: Разрешение на применение №РРС 00-041461 / ТУ 26-06-1510-88, ТУ 3631-026-05747979-96 "Насосы центробежные многоступенчатые секционные типа 1ЦНСг, насосы центробежные двухстороннего входа типа Д, агрегаты электронасосные на их основе"

Скачать: Опросный лист для заказа насосов (общий)
