Электронасосы скважинные Hms Ciris (CRS)

  /    /  Электронасосы скважинные Hms Ciris (CRS)

Технические характеристики

Модель Подача
м3/ч
Напор
м
Мощность двигателя
кВт
Частота вращения
об/мин
Напряжение
В
Вес
кг
Цена
CRS 6-4/6
4 70 3 3000 380 +10% -5% 57 56040,00
CRS 6-4/9
4 100 3 3000 380 +10% -5% 64 60900,00
CRS 6-4/11
4 130 4 3000 380 +10% -5% 69 65280,00
CRS 6-4/14
4 160 4 3000 380 +10% -5% 74 72120,00
CRS 6-4/16
4 190 4 3000 380 +10% -5% 76 72840,00
CRS 6-6,5/6
6,5 60 3 3000 380 +10% -5% 62 дог.
CRS 6-6,5/8
6,5 85 3 3000 380 +10% -5% 64 56040,00
CRS 6-6,5/9
6,5 105 4 3000 380 +10% -5% 66 59280,00
CRS 6-6,5/11
6,5 125 4 3000 380 +10% -5% 68 60900,00
CRS 6-6,5/12
6,5 140 5,5 3000 380 +10% -5% 74 64320,00
CRS 6-6,5/14
6,5 160 5,5 3000 380 +10% -5% 75 67980,00
CRS 6-6,5/16
6,5 185 7,5 3000 380 +10% -5% 85 69720,00
CRS 6-6,5/19
6,5 225 7,5 3000 380 +10% -5% 89 70980,00
CRS 6-10/2
10 20 3 3000 380 +10% -5% 57 53640,00
CRS 6-10/3
10 30 3 3000 380 +10% -5% 58 54060,00
CRS 6-10/4
10 40 3 3000 380 +10% -5% 59 54660,00
CRS 6-10/5
10 50 3 3000 380 +10% -5% 60 54960,00
CRS 6-10/6
10 65 3 3000 380 +10% -5% 61 55860,00
CRS 6-10/7
10 80 4 3000 380 +10% -5% 64 56700,00
CRS 6-10/8
10 90 4 3000 380 +10% -5% 65 58560,00
CRS 6-10/9
10 100 5,5 3000 380 +10% -5% 68 60600,00
CRS 6-10/10
10 110 5,5 3000 380 +10% -5% 69 62880,00
CRS 6-10/11
10 120 5,5 3000 380 +10% -5% 70 65160,00
CRS 6-10/12
10 130 7,5 3000 380 +10% -5% 79 67860,00
CRS 6-10/13
10 140 7,5 3000 380 +10% -5% 80 70800,00
CRS 6-10/14
10 150 7,5 3000 380 +10% -5% 81 75900,00
CRS 6-10/15
10 160 9 3000 380 +10% -5% 84 81360,00
CRS 6-10/16
10 170 9 3000 380 +10% -5% 85 83340,00
CRS 6-10/17
10 185 9 3000 380 +10% -5% 86 85260,00
CRS 6-10/18
10 195 9 3000 380 +10% -5% 87 86520,00
CRS 6-10/19
10 200 11 3000 380 +10% -5% 92 87720,00
CRS 6-10/20
10 210 11 3000 380 +10% -5% 93 89100,00
CRS 6-10/21
10 220 11 3000 380 +10% -5% 94 90480,00
CRS 6-10/22
10 235 11 3000 380 +10% -5% 95 92100,00
CRS 6-10/23
10 240 13 3000 380 +10% -5% 101 97500,00
CRS 6-10/24
10 250 13 3000 380 +10% -5% 102 103860,00
CRS 6-10/25
10 260 13 3000 380 +10% -5% 103 110520,00
CRS 6-10/26
10 275 13 3000 380 +10% -5% 104 116580,00
CRS 6-10/27
10 290 13 3000 380 +10% -5% 105 123720,00
CRS 6-10/28
10 300 15 3000 380 +10% -5% 110 125760,00
CRS 6-10/29
10 310 15 3000 380 +10% -5% 111 127800,00
CRS 6-10/30
10 320 15 3000 380 +10% -5% 112 130140,00
CRS 6-10/31
10 340 15 3000 380 +10% -5% 113 132900,00
CRS 6-10/32
10 350 15 3000 380 +10% -5% 114 136020,00
CRS 6-10/33
10 360 18,5 3000 380 +10% -5% 120 136920,00
CRS 6-10/34
10 370 18,5 3000 380 +10% -5% 121 141300,00
CRS 6-10/35
10 380 18,5 3000 380 +10% -5% 122 143100,00
CRS 6-10/36
10 390 18,5 3000 380 +10% -5% 123 145080,00
CRS 6-10/37
10 400 18,5 3000 380 +10% -5% 124 146820,00
CRS 6-16/3
16 25 3 3000 380 +10% -5% 65 68100,00
CRS 6-16/4
16 35 3 3000 380 +10% -5% 66 68520,00
CRS 6-16/5
16 40 3 3000 380 +10% -5% 67 69060,00
CRS 6-16/6
16 50 3 3000 380 +10% -5% 68 69300,00
CRS 6-16/7
16 60 4 3000 380 +10% -5% 70 69840,00
CRS 6-16/8
16 70 5,5 3000 380 +10% -5% 73 70500,00
CRS 6-16/9
16 75 5,5 3000 380 +10% -5% 80 71220,00
CRS 6-16/10
16 90 7,5 3000 380 +10% -5% 73 78720,00
CRS 6-16/11
16 100 7,5 3000 380 +10% -5% 86 80460,00
CRS 6-16/12
16 105 7,5 3000 380 +10% -5% 87 81420,00
CRS 6-16/13
16 110 7,5 3000 380 +10% -5% 88 82980,00
CRS 6-16/14
16 125 9 3000 380 +10% -5% 91 84660,00
CRS 6-16/15
16 135 9 3000 380 +10% -5% 92 86220,00
CRS 6-16/16
16 140 11 3000 380 +10% -5% 97 88320,00
CRS 6-16/17
16 160 13 3000 380 +10% -5% 103 95580,00
CRS 6-16/18
16 165 13 3000 380 +10% -5% 104 100200,00
CRS 6-16/19
16 175 13 3000 380 +10% -5% 105 105600,00
CRS 6-16/20
16 185 13 3000 380 +10% -5% 106 110940,00
CRS 6-16/21
16 190 15 3000 380 +10% -5% 111 115920,00
CRS 6-16/22
16 200 15 3000 380 +10% -5% 112 119160,00
CRS 6-16/23
16 210 15 3000 380 +10% -5% 113 121620,00
CRS 6-16/24
16 220 15 3000 380 +10% -5% 114 123540,00
CRS 6-16/25
16 230 18,5 3000 380 +10% -5% 120 125700,00
CRS 6-16/26
16 240 18,5 3000 380 +10% -5% 121 127620,00
CRS 6-16/27
16 250 18,5 3000 380 +10% -5% 122 132240,00
CRS 6-16/28
16 260 18,5 3000 380 +10% -5% 123 134100,00
CRS 6-16/29
16 270 18,5 3000 380 +10% -5% 124 136500,00
CRS 6-16/30
16 275 18,5 3000 380 +10% -5% 125 138540,00
CRS 6-16/31
16 285 18,5 3000 380 +10% -5% 125 140640,00
CRS 6-16/32
16 295 18,5 3000 380 +10% -5% 126 142680,00
CRS 6-25/2
25 15 3 3000 380 +10% -5% 64 76320,00
CRS 6-25/3
25 25 3 3000 380 +10% -5% 65 76680,00
CRS 6-25/4
25 30 3 3000 380 +10% -5% 66 77460,00
CRS 6-25/5
25 40 4 3000 380 +10% -5% 70 78360,00
CRS 6-25/6
25 50 5,5 3000 380 +10% -5% 73 79140,00
CRS 6-25/8
25 60 7,5 3000 380 +10% -5% 81 80880,00
CRS 6-25/9
25 70 7,5 3000 380 +10% -5% 82 81120,00
CRS 6-25/10
25 80 7,5 3000 380 +10% -5% 84 83160,00
CRS 6-25/11
25 90 9 3000 380 +10% -5% 87 84960,00
CRS 6-25/13
25 100 11 3000 380 +10% -5% 93 90720,00
CRS 6-25/14
25 110 11 3000 380 +10% -5% 94 91380,00
CRS 6-25/15
25 120 13 3000 380 +10% -5% 101 92220,00
CRS 6-25/16
25 130 13 3000 380 +10% -5% 103 97080,00
CRS 6-25/17
25 140 15 3000 380 +10% -5% 108 101880,00
CRS 6-25/19
25 145 15 3000 380 +10% -5% 111 143820,00
CRS 6-25/22
25 170 18,5 3000 380 +10% -5% 120 156540,00
CRS 6-25/23
25 175 18,5 3000 380 +10% -5% 121 160020,00
CRS 6-25/24
25 185 18,5 3000 380 +10% -5% 122 163560,00
CRS 6-25/25
25 190 18,5 3000 380 +10% -5% 123 167160,00
CRS 6-25/26
25 200 18,5 3000 380 +10% -5% 124 170820,00
CRS 8-16/5
16 100 7,5 3000 380 +10% -5% 111 81300,00
CRS 8-16/7
16 140 13 3000 380 +10% -5% 126 86040,00
CRS 8-16/8
16 160 13 3000 380 +10% -5% 130 104220,00
CRS 8-16/9
16 180 15 3000 380 +10% -5% 134 119040,00
CRS 8-16/10
16 200 15 3000 380 +10% -5% 136 135900,00
CRS 8-16/12
16 260 18,5 3000 380 +10% -5% 145 156300,00
CRS 8-25/1
25 25 3 3000 380 +10% -5% 90 71700,00
CRS 8-25/2
25 35 4 3000 380 +10% -5% 94 73800,00
CRS 8-25/3
25 55 5,5 3000 380 +10% -5% 98 75540,00
CRS 8-25/3 нрк
25 55 5,5 3000 380 +10% -5% 98 80160,00
CRS 8-25/4
25 70 7,5 3000 380 +10% -5% 107 78180,00
CRS 8-25/4 нрк
25 70 7,5 3000 380 +10% -5% 107 82620,00
CRS 8-25/5
25 90 9 3000 380 +10% -5% 111 81420,00
CRS 8-25/6
25 100 11 3000 380 +10% -5% 117 84300,00
CRS 8-25/6 нрк
25 100 11 3000 380 +10% -5% 117 90300,00
CRS 8-25/7
25 125 13 3000 380 +10% -5% 124 85440,00
CRS 8-25/7 нрк
25 125 13 3000 380 +10% -5% 124 90840,00
CRS 8-25/8
25 150 15 3000 380 +10% -5% 130 98340,00
CRS 8-25/8 нрк
25 150 15 3000 380 +10% -5% 130 104880,00
CRS 8-25/9
25 160 18,5 3000 380 +10% -5% 137 121200,00
CRS 8-25/10
25 180 18,5 3000 380 +10% -5% 139 152580,00
CRS 8-25/10 нрк
25 180 18,5 3000 380 +10% -5% 139 161460,00
CRS 8-25/11
25 200 22 3000 380 +10% -5% 178 163380,00
CRS 8-25/12
25 220 22 3000 380 +10% -5% 180 170520,00
CRS 8-25/13
25 230 22 3000 380 +10% -5% 182 182460,00
CRS 8-25/13 нрк
25 230 22 3000 380 +10% -5% 182 191820,00
CRS 8-25/14
25 250 30 3000 380 +10% -5% 199 204240,00
CRS 8-25/15
25 270 30 3000 380 +10% -5% 201 230220,00
CRS 8-25/16
25 300 30 3000 380 +10% -5% 203 259920,00
CRS 8-25/16 нрк
25 300 30 3000 380 +10% -5% 203 298560,00
CRS 8-25/17
25 315 37 3000 380 +10% -5% 225 287100,00
CRS 8-25/18
25 340 37 3000 380 +10% -5% 227 325380,00
CRS 8-25/19
25 350 37 3000 380 +10% -5% 229 334560,00
CRS 8-25/20
25 370 45 3000 380 +10% -5% 254 347520,00
CRS 8-25/21
25 400 45 3000 380 +10% -5% 256 363240,00
CRS 8-40/1
40 15 3 3000 380 +10% -5% 60 40560,00
CRS 8-40/2
40 30 5,5 3000 380 +10% -5% 67 52200,00
CRS 8-40/3
40 40 7,5 3000 380 +10% -5% 76 63060,00
CRS 8-40/3 нрк
40 40 7,5 3000 380 +10% -5% 78 68820,00
CRS 8-40/4
40 60 11 3000 380 +10% -5% 85 99840,00
CRS 8-40/4 нрк
40 60 11 3000 380 +10% -5% 88 103380,00
CRS 8-40/5
40 90 13 3000 380 +10% -5% 93 105960,00
CRS 8-40/6 нрк
40 90 15 3000 380 +10% -5% 103 110280,00
CRS 8-40/7
40 120 22 3000 380 +10% -5% 146 140760,00
CRS 8-40/7 нрк
40 120 22 3000 380 +10% -5% 152 147240,00
CRS 8-40/8
40 135 22 3000 380 +10% -5% 149 144660,00
CRS 8-40/9
40 150 30 3000 380 +10% -5% 168 148920,00
CRS 8-40/9 нрк
40 150 30 3000 380 +10% -5% 174 154740,00
CRS 8-40/10
40 160 30 3000 380 +10% -5% 171 161160,00
CRS 8-40/11
40 180 30 3000 380 +10% -5% 174 179340,00
CRS 8-40/11 нрк
40 180 30 3000 380 +10% -5% 180 187920,00
CRS 8-40/12
40 200 37 3000 380 +10% -5% 197 236460,00
CRS 8-40/12 нрк
40 200 37 3000 380 +10% -5% 204 250560,00
CRS 8-40/14
40 230 45 3000 380 +10% -5% 227 293220,00
CRS 8-40/16
40 260 45 3000 380 +10% -5% 233 357060,00
CRS 8-65/3
65 40 18,5 3000 380 +10% -5% 130 129300,00
CRS 8-65/4
65 55 18,5 3000 380 +10% -5% 118 138420,00
CRS 8-65/5
65 70 22 3000 380 +10% -5% 159 148020,00
CRS 8-65/6
65 80 22 3000 380 +10% -5% 163 169080,00
CRS 8-65/7
65 90 30 3000 380 +10% -5% 182 189360,00
CRS 8-65/8
65 110 37 3000 380 +10% -5% 206 203940,00
CRS 8-65/9
65 125 37 3000 380 +10% -5% 210 213300,00
CRS 8-65/10
65 135 37 3000 380 +10% -5% 214 226080,00
CRS 8-65/11
65 145 37 3000 380 +10% -5% 218 247800,00
CRS 8-65/12
65 160 45 3000 380 +10% -5% 245 267240,00
CRS 8-65/13
65 180 45 3000 380 +10% -5% 218 268080,00
CRS 10-65/2 нрк
65 65 22 3000 380 +10% -5% 154 143520,00
CRS 10-65/3А нрк
65 80 26 3000 380 +10% -5% 164 156000,00
CRS 10-65/3 нрк
65 90 26 3000 380 +10% -5% 164 157440,00
CRS 10-65/4A нрк
65 110 30 3000 380 +10% -5% 210 170760,00
CRS 10-65/4 нрк
65 125 37 3000 380 +10% -5% 220 207120,00
CRS 10-65/5 нрк
65 150 45 3000 380 +10% -5% 245 225360,00
CRS 10-65/6A нрк
65 175 45 3000 380 +10% -5% 254 319560,00
CRS 10-65/6 нрк
65 200 55 3000 380 +10% -5% 266 377580,00
CRS 10-65/7 нрк
65 225 55 3000 380 +10% -5% 273 458940,00
CRS 10-65/8 нрк
65 250 65 3000 380 +10% -5% 302 488340,00
CRS 10-65/9 нрк
65 275 75 3000 380 +10% -5% 333 546780,00
CRS 10-65/10 нрк
65 300 90 3000 380 +10% -5% 379 582900,00
CRS 10-65/11 нрк
65 325 90 3000 380 +10% -5% 388 619020,00
CRS 10-65/12 нрк
65 360 110 3000 380 +10% -5% 408 655140,00
CRS 10-65/13 нрк
65 390 110 3000 380 +10% -5% 417 691320,00
CRS 10-65/14 нрк
65 420 130 3000 380 +10% -5% 493 727320,00
CRS 10-65/15 нрк
65 450 130 3000 380 +10% -5% 502 763500,00
CRS 10-65/16 нрк
65 480 130 3000 380 +10% -5% 505 799740,00
CRS 10-100/1 нро
100 20 11 3000 380 +10% -5% 120 108420,00
CRS 10-100/2 нро
100 40 18 3000 380 +10% -5% 127 146220,00
CRS 10-100/3 нро
100 60 22 3000 380 +10% -5% 161 161220,00
CRS 10-100/4 нро
100 80 26 3000 380 +10% -5% 182 258840,00
CRS 10-100/5 нро
100 100 37 3000 380 +10% -5% 243 280020,00
CRS 10-100/6 нро
100 120 45 3000 380 +10% -5% 277 344460,00
CRS 10-100/7 нро
100 140 55 3000 380 +10% -5% 300 406380,00
CRS 10-100/8 нро
100 160 65 3000 380 +10% -5% 310 443040,00
CRS 10-120/2 нро
120 40 22 3000 380 +10% -5% 162 201780,00
CRS 10-120/3 нро
120 60 30 3000 380 +10% -5% 215 224760,00
CRS 10-120/4 нро
120 80 37 3000 380 +10% -5% 232 280140,00
CRS 10-120/5 нро
120 100 45 3000 380 +10% -5% 260 321180,00
CRS 10-120/6 нро
120 120 55 3000 380 +10% -5% 279 347100,00
CRS 10-120/9 нро
120 180 90 3000 380 +10% -5% 384 379380,00
CRS 10-120/10 нро
120 200 110 3000 380 +10% -5% 406 411660,00
CRS 10-120/11 нро
120 215 110 3000 380 +10% -5% 415 443760,00
CRS 10-120/12 нро
120 230 130 3000 380 +10% -5% 493 475860,00
CRS 10-120/13 нро
120 250 130 3000 380 +10% -5% 502 508320,00
CRS 10-160/1 нро
160 25 18,5 3000 380 +10% -5% 135 220860,00
CRS 10-160/2A нро
160 35 30 3000 380 +10% -5% 220 226980,00
CRS 10-160/2 нро
160 50 37 3000 380 +10% -5% 229 239400,00
CRS 10-160/3 нро
160 75 45 3000 380 +10% -5% 262 300180,00
CRS 10-160/4 нро
160 100 65 3000 380 +10% -5% 310 324000,00
CRS 10-160/5 нро
160 125 75 3000 380 +10% -5% 349 398340,00
CRS 10-160/6 нро
160 150 90 3000 380 +10% -5% 401 448440,00
CRS 10-160/7 нро
160 180 110 3000 380 +10% -5% 429 481140,00
CRS 10-160/8 нро
160 210 130 3000 380 +10% -5% 512 520620,00
CRS 12-160/1 нро
160 35 30 3000 380 +10% -5% 209 212220,00
CRS 12-160/2 нро
160 65 45 3000 380 +10% -5% 250 223080,00
CRS 12-160/3 нро
160 100 65 3000 380 +10% -5% 299 304860,00
CRS 12-160/4 нро
160 140 90 3000 380 +10% -5% 365 400080,00
CRS 12-160/5 нро
160 175 110 3000 380 +10% -5% 389 575700,00
CRS 12-160/6 нро
160 200 130 3000 380 +10% -5% 468 678540,00
CRS 12-200/1 нро
200 35 30 3000 380 +10% -5% 225 224580,00
CRS 12-200/2 нро
200 70 65 3000 380 +10% -5% 315 354900,00
CRS 12-200/3 нро
200 105 90 3000 380 +10% -5% 460 472500,00
CRS 12-200/4 нро
200 140 110 3000 380 +10% -5% 510 581160,00
CRS 12-210/1 нро
210 25 30 3000 380 +10% -5% 224 212220,00
CRS 12-210/2 нро
210 55 45 3000 380 +10% -5% 280 274500,00
CRS 12-250/1 нро
250 35 37 3000 380 +10% -5% 235 275100,00
CRS 12-250/2 нро
250 70 75 3000 380 +10% -5% 334 471660,00
CRS 12-250/3 нро
250 105 110 3000 380 +10% -5% 472 604260,00
CRS 12-250/4 нро
250 140 130 3000 380 +10% -5% 585 713040,00

Российские погружные электронасосы CRS нового поколения

Центробежные скважинные насосы «Hms Ciris» представляют собой итог новейших достижений предприятия ОАО «Ливнынасос», входящего в промышленный холдинг «Группа ГМС». Все модели серии Ciris соответствуют принятым мировым стандартам энергоэффективности и надежности.

Для модернизации насосной части были привлечены современные вычислительные достижения в области гидродинамики. У агрегатов, обеспечивающих подачу воды от 100 м3 в час, все детали насосной части выполнены из нержавеющей стали.

Описание рабочих параметров электронасосов Hms Сiris

Cтабильность показателей работы насосов Сiris сохраняется даже при наличии песка в артезианской скважине в пределах 100 мг/л. Требования к минерализации прокачиваемой воды остаются стандартными.

Производительность агрегатов (подача воды) составляет от 4 до 270 м3 в час, максимальный напор достигает значений равных 550 м.

Двигатели изделий имеют степень защиты IPx68, допустимое количество пусков составляет 20 в час. Диапазон мощностей электродвигателей лежит в пределах от 3 до 130 кВт.

Для электропитания насосов необходимо наличие трехфазной сети с напряжением 400 В при частоте 50 Гц.

Насосы CRS имеют установленный производителем гарантийный срок службы 3 года. Общая продолжительность работы насосных агрегатов при нормативных показателях эксплуатации составит более 4 лет.

Преимущества скважинных электронасосов «Hms Ciris»

Новая серия насосов CRS от ОАО «Ливнынасос» превосходит модели-предшественники по большинству параметров.

Надежная насосная часть

  • Жесткая конструкция корпусов, изготовленных из нержавеющей толстостенной трубы.
  • Благодаря использованию нержавеющей стали (марки 12Х18Н10Т), не наступает коррозия ступеней.
  • Снижены риски воздействия гидравлического удара.
  • Улучшен отвод песка.
  • Прочные рабочие колеса армированы нержавеющей сталью.
  • Конструктивные особенности узла рабочих колес позволяют уменьшить осевую нагрузку, что продлевает срок эксплуатации подшипников электродвигателя.
  • Для изготовления вала насоса применяют нержавеющую сталь 20Х13.
  • Из нержавеющей стали выполняют рабочие колеса насосов диметром 8 дюймов.

Усиленный электродвигатель

  • Комплектация двигателя сегментным подшипником позволяет использовать агрегат с частотным регулированием в диапазоне 30-50 Гц
  • Двигатели приспособлены к работе при низком качестве электропитания сети.
  • Изоляция обмоточного провода выдерживает температуру до 100о С.
  • Более надежная конструкция ротора, медное «беличье колесо».
  • Облегчено охлаждение электродвигателя за счет изменения размеров статора и ротора.
  • Подшипники выполнены из композитных материалов и воспринимают значительные осевые нагрузки.

Повышенная энергоэффективность

  • Тщательный подбор электродвигателя к каждому типоразмеру насоса служит залогом максимальной производительности в заданных режимах.
  • Увеличенный на 3% КПД.

Улучшенные функции станции HMS Control L3

Станция управления обеспечивает плавный пуск двигателя, исключая риск воздействия гидроудара. Пусковые токи снижены в 4 раза.

Простота в обслуживании

  • Перематываемая обмотка.
  • Компоновка насосной части и двигателя с помощью шпоночного соединения.
  • Возможность дозаправки электродвигателя чистой водой.
  • Сборка основных частей насоса и электродвигателя без специальной оснастки.

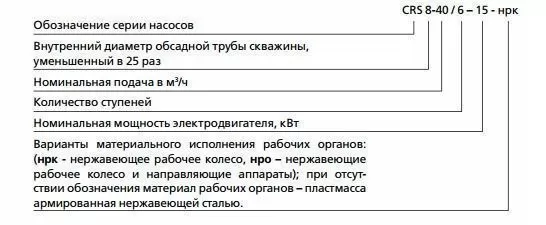

Условное обозначение насосов CRS


Электронасосы скважинные HMS CIRIS (СИРИС)
Техническая документация

Скачать: Презентация Ciris

Скачать: Каталог насосов CRS

Скачать: Руководство по эксплуатации

Оборудование относится к следующим группам:

Насосы по типу : Погружные насосы , Скважинные насосы , Центробежные насосы

Насосы по назначению : Водяные насосы , Глубинные насосы

Насосы по перекачиваемой среде : Насосы для воды , Насосы для чистой воды , Насосы для артезианской скважины
