Частотные преобразователи Schneider Electric Altivar ATV212

  /    /  Частотные преобразователи Schneider Electric Altivar ATV212

Технические характеристики

Модель Мощность двигателя
кВт
Напряжение
В
Вес
кг
Цена
руб. с НДС
ATV212H075N4
0,75 380...480 2 13641
ATV212HU15N4
1,5 380...480 2 15336
ATV212HU22N4
2,2 380...480 2 16611
ATV212HU30N4
3 380...480 3,35 18966
ATV212HU40N4
4 380...480 3,35 20918
ATV212HU55N4
5,5 380...480 3,35 25733
ATV212HU75N4
7,5 380...480 6,45 29782
ATV212HD11N4
11 380...480 6,45 38928
ATV212HD15N4
15 380...480 11,65 51128
ATV212HD18N4
18,5 380...480 11,65 63294
ATV212HD22N4
22 380...480 26,4 99600
ATV212HD30N4
30 380...480 26,4 110840
ATV212HD37N4
37 380...480 38,1 141930
ATV212HD45N4
45 380...480 38,1 171819
ATV212HD55N4
55 380...480 55,4 205783
ATV212HD75N4
75 380...480 55,4 241545

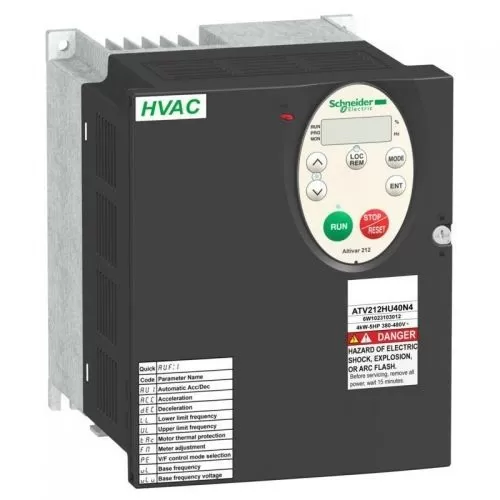

Частотные преобразователи Schneider Electric Altivar ATV212


Купить

Усовершенствованная серия специализированных частотных преобразователей Altivar 212 (ATV212) разработана взамен снятой с производства морально устаревшей линейки Altivar 21 и предназначена для комплектации электродвигателей, обеспечивающих работу и управление системами жизнеобеспечения зданий — HVAC.

Недорогими, надёжными, функциональными и удобными преобразователями частоты ATV212 бренда Schneider Electric оснащаются асинхронные и синхронные электродвигатели с питанием 220 и 380 В и мощностью от 0,75 до 75 кВт, работающие в контурах обогрева, вентиляции, кондиционирования, в составе электронасосов и насосных станций, технологического оборудования. Это позволяет гибко регулировать объёмы подаваемого воздуха, воды, упростить ряд производственных задач или найти способ их решения.

Устройство и принцип работы

Приборы ATV212 при подключении к электроприводам преобразуют питающее напряжение постоянной частоты в напряжение разного частотного спектра — как ниже, так и выше исходного. Двигатели с короткозамкнутым ротором превращаются в автоматизированные устройства с управляемой скоростью вращения ротора, которая изменяется в зависимости от режима (пуск, торможение, реверс), нагрузки или поступающих команд.

Преобразователи марки ATV212 дают возможность регулировать объём воздуха, подаваемого вентиляторами и компрессорами, подачу воды насосами, скорость подачи сырья на производственных конвейерах.

Для гарантированной защиты частотных регуляторов и электродвигателей от короткого замыкания и перегрузок по току рекомендуется дополнительно устанавливать пускозащитное оборудование — автоматические выключатели типа ВАМУ, GV3P и iK60 3П, магнитные пускатели ПМУ.

Технические характеристики:

  • выходная частота тока — 0,5-200 Гц;
  • перегрузочная способность по току — 120% в течении 1 мин.;
  • скорость передачи данных — 9600 бит/с или 19200 бит/с;
  • точность измерения температуры двигателя +/- (0,6-1) %.

Частотные преобразователи ATV212 рассчитаны на эксплуатацию при температуре от -10 до +40 0С, относительной влажности в диапазоне 5-95 % (без образования конденсата и падения капель воды) и на высоте до 2000 м над уровнем моря. Допускается эксплуатация устройств при температуре до +50 0С и на высоте до 3000 м (при использовании понижающего коэффициента по мощности). Преобразователи ATV212 должны устанавливаться вертикально с перекосом не более 10 0, в зависимости от степени внутренней защиты — в отапливаемых и не отапливаемых помещениях, на открытом контуре — под навесом.

Особенности серии ATV212

  • За счёт уменьшения ёмкости конденсаторов цепи постоянного тока, существенно уменьшены габариты инверторов и повышена их устойчивость к внешним электромагнитным помехам;
  • встроенные ПИД-регуляторы со звеном обратной связи и широкий набор коммуникационных карт для точного и качественного регулирования технологических параметров, быстрой интеграции в системы управления эксплуатацией зданий;
  • расширено количество диалоговых средств и способов конфигурирования (выносной графический русифицированный терминал, Bluetooth и SoMove Mobile). На логических входах можно устанавливать различные блокировки, электромагнитные датчики, концевые переключатели;
  • встроенные коммуникационные порты с протоколом Modbus обеспечивают совместимость с автоматическими системами, которые базируются на протоколах обмена данными BacNet, Metasys N2 и Apogee FLN P1. Дополнительные сетевые коммуникационные карты (опционно) позволяют использовать частотники Schneider Electric ATV212 в управляющих системах, которые функционируют на основе сетей LonWorks;
  • Quick menu — «Быстрое меню» — для настройки 10-ти основных параметров (ускорение, торможение, параметры двигателя);
  • возможность просмотреть на дисплее 5 последних значений измененных параметров и список параметров настройки, установленных производителем;
  • функции специального назначения для преобразователей, которые используются в системах HVAC — противопожарный режим, контроль задвижкой, механическая защита, защита от несанкционированного изменения параметров;
  • технология антигармоник и встроенные фильтры электромагнитной совместимости категорий C1-C3, обеспечивающие уровень THDI < 30 %;
  • упрощенное управление;
  • переходная перегрузка по вращающему моменту 120 % 60 сек.;
  • возможность внешнего запуска подключением к пульту дистанционного управления.

Перечень выполняемых функций

Частотные регуляторы Altivar 212 выполняют весь спектр задач, характерных для современных частотных усилителей:
  • обеспечивают режим энергосбережения;
  • торможение до остановки подачей постоянного тока;
  • функция «Сон/Пробуждение» — программный останов привода на требуемые промежутки времени без необходимости частых включений и выключений двигателя;
  • автоподбор скорости вращения ротора в зависимости от нагрузки;
  • предотвращение гидроударов;
  • подавление уровня шума, вибраций, явлений резонанса оборудования;
  • тепловая защита двигателя и частотного регулятора по сигналам терморезисторов РТС;
  • выявление перегрузок, низких нагрузок, «сухого хода» (в насосных установках);
  • контроль количества фаз и отключение нагрузки, если одна из них пропадает;
  • дистанционный контроль и выявление неисправностей частотного регулятора, износа оборудования и нарушений его работы;
  • ограничение времени работы двигателя в режиме перегрузки;
  • предотвращение короткого замыкания между фазами;
  • предотвращение проскальзывание вала двигателя при любой нагрузке;
  • защита электродвигателя от перегрева, повышенного и пониженного питающего напряжения;
  • предотвращение превышения скорости вращения вала выше предельной;
  • обнаружение неисправностей для оперативного вмешательства: разрыв ремня, работа насоса вхолостую, обрыв фазы, перебой в подаче питания и система аварийно-предупредительной сигнализации;
  • управление датчиками, клапанами, заслонками;
  • внешний запуск.

Преимущества:

  • невосприимчивость к качеству электроэнергии — устройства, рассчитанные на номинальное напряжение питания 380-480 В, устойчиво работают в интервале значений 323-528 В, а преобразователи с номинальным напряжением 220-240 В способны функционировать при перепадах от 170 до 264 В;
  • за счёт исключает огромные пусковые токи, поэтому не нужно подбирать автоматы защиты, которые не реагировали бы на кратковременные пиковые токи, возникающие при запуске электроприводов;
  • стойкость к импульсным и наведённым радиочастотным помехам;
  • улучшение качества обслуживания зданий, стабильная работа без простоев и аварийных ситуаций;
  • упрощения сетей благодаря исключению клапанов и вентилей регулирования расхода;
  • снижение уровня шума;
  • возможность работы двигателей в реверсивном режиме без усложнения схем подключения, установки громоздких дорогостоящих реверсивных пускателей, заслонок, вентилей и другой арматуры;
  • возможность подключения и настройки для решения разнообразных задач;
  • снижение энергопотребления;
  • обеспечение стабильной работы, повышение рентабельности за счёт повышения срока эксплуатации электродвигателей и рабочего оборудования, снижения расходов на ремонт сокращения простоев и предупреждения аварий;
  • гибкая комплектация;
  • существенная экономия энергопотребления;
  • простота установки и настройки.

Ассортиментный ряд

Преобразователь частоты ATV212 производятся в трёх модификациях, каждая из которых включает несколько моделей для двигателей разной мощности и конструкции:

  • с диапазоном мощностей от 0,75 до 30 кВт, работающих от сети с напряжением 200-240 В;
  • мощностью от 0,75 до 75 кВт, рассчитанных на напряжение 380- 480 В; мощностью — от 0,75 до 75 кВт работы от сетей напряжение —380- 480 В.

В нашем каталоге представлен весь номенклатурный ряд преобразователей Schneider Electric линейки ATV212. По конкурентной цене можно подобрать лучший вариант устройства по типоразмеру, с подходящей мощностью, требуемыми характеристиками, с разным уровнем защиты для эксплуатации на открытом контуре, в отапливаемых или не отапливаемых помещениях и для решения практически всех задач по жизнеобеспечению помещений разного назначения.

Техническая документация

Скачать: Каталог Schneider Electric Altivar ATV212
